तरल शीतलक नली निर्माण: आंतरिक ट्यूब, सुदृढीकरण और कवर की व्याख्या की गई

एक तरल ठंडा नली एक लचीला घटक की तरह दिख सकती है, लेकिन इसका प्रदर्शन इस बात पर निर्भर करता है कि इसकी सामग्री और संरचनात्मक परतें एक साथ कैसे काम करती हैं। आंतरिक ट्यूब शीतलक से संपर्क करता है, सुदृढीकरण यांत्रिक समर्थन का योगदान देता है, और बाहरी आवरण नली को अपने आसपास के वातावरण से बचाता है। एआई डेटा सेंटर शीतलन प्रणाली के लिए, इन कार्यों को समझने में इंजीनियरों को अकेले उपस्थिति या भौतिक नामों के बजाय ऑपरेटिंग स्थितियों के अनुसार hoses को निर्दिष्ट करने में मदद मिलती है।

चूंकि सर्वर पावर घनत्व बढ़ता है, तरल शीतलन प्रणाली को कॉम्पैक्ट और तेजी से जटिल प्रतिष्ठानों के माध्यम से शांत ढंग से स्थानांतरित करना चाहिए। नली शीतलन वितरण इकाइयों (CDUs), कई गुना, रैक-स्तर वितरण प्रणाली और सर्वर ठंड प्लेटों को जोड़ सकती है। प्रत्येक अनुभाग में दबाव, प्रवाह, तापमान, लचीलापन और रखरखाव के लिए विभिन्न आवश्यकताएं हो सकती हैं।

एक नली का चयन करने में ईपीडीएम, सिलिकॉन, पीटीएफई या पीएफए का चयन करने से अधिक शामिल है। पूर्ण निर्माण मामले। एक संगत आंतरिक ट्यूब यांत्रिक प्रदर्शन को अपर्याप्त रूप से क्षतिपूर्ति नहीं कर सकता है, और एक टिकाऊ बाहरी आवरण शीतलक के साथ संगत एक अनुपयुक्त तरल संपर्क सामग्री नहीं बना सकता है।

1. तरल शीतलक नली निर्माण क्या है?

तरल ठंडा नली निर्माण सामग्री और संरचनात्मक परतों की व्यवस्था का वर्णन करता है जो एक समाप्त नली बनाने के लिए इस्तेमाल किया जाता है। उत्पाद डिजाइन के आधार पर, एक नली में एक एकल परत की दीवार या एक बहुपरत संरचना हो सकती है जिसमें एक तरल संपर्क ट्यूब, सुदृढीकरण और बाहरी सुरक्षात्मक आवरण शामिल हो सकता है।

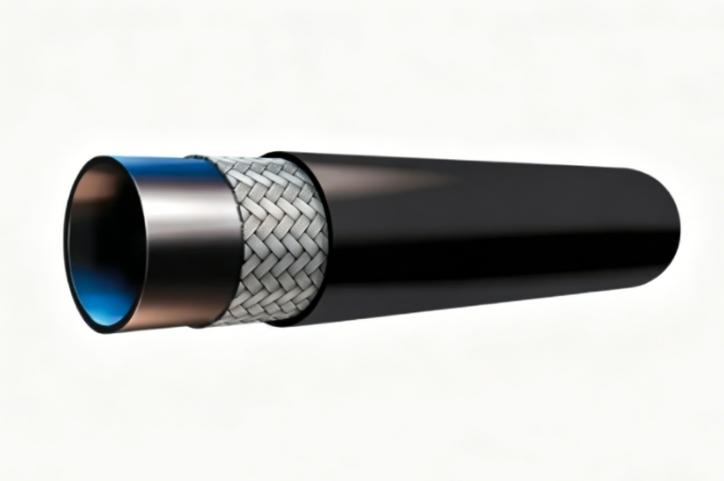

यह एक प्रबलित नली का एक वैचारिक प्रतिनिधित्व है, हर उत्पाद का क्रॉस-सेक्शन नहीं। वास्तविक निर्माण भिन्न होते हैं। कुछ डिजाइन अतिरिक्त परतों, कपड़ा सुदृढीकरण, एम्बेडेड तार या अन्य संरचनात्मक विशेषताओं का उपयोग कर सकते हैं।

2. भीतरी ट्यूब: द्रव संपर्क परत

आंतरिक ट्यूब नली की आंतरिक सतह बनाता है और सीधे परिसंचारी तरल पदार्थ से संपर्क करता है। इसकी सामग्री और स्थिति शीतलक संगतता, सफाई और दीर्घकालिक स्थिरता को प्रभावित करती है। इस कारण से, आंतरिक ट्यूब को वास्तविक द्रव निर्माण और ऑपरेटिंग वातावरण के खिलाफ चुना जाना चाहिए।

2.1 कूलेंट संगतता

तरल शीतलन प्रणाली पानी, पानी-ग्लाइकोल मिश्रण या विशेष रूप से तैयार गर्मी हस्तांतरण तरल पदार्थ का उपयोग कर सकती है। एकाग्रता, additives और ऑपरेटिंग तापमान में अंतर संगतता को प्रभावित कर सकता है, यहां तक कि जब दो तरल पदार्थ समान दिखाई देते हैं।

एक आंतरिक ट्यूब सामग्री का चयन करने से पहले, कूलेंट फॉर्मूलेशन की पहचान करें और नली निर्माता की संगतता जानकारी की समीक्षा करें। जहां आवेदन की आवश्यकता है, प्रासंगिक तापमान और जोखिम की स्थिति के तहत प्रतिनिधि परीक्षण करें।

2.2 सामान्य आंतरिक ट्यूब सामग्री विकल्प

ईपीडीएम, सिलिकॉन, पीटीएफई और पीएफए का उपयोग विभिन्न नली अनुप्रयोगों में किया जाता है, लेकिन प्रत्येक तरल शीतलन प्रणाली के लिए कोई भी सामग्री स्वचालित रूप से उपयुक्त नहीं है।

ये सामान्य इंजीनियरिंग विचार हैं, सामग्री की सार्वभौमिक रैंकिंग नहीं। अंतिम चयन पूर्ण नली निर्माण पर आधारित होना चाहिए और जिस स्थिति में यह काम करेगा।

2.3 सफाई और द्रव स्थिरता

द्रव संपर्क सतह प्रणाली की सफाई आवश्यकताओं के लिए उपयुक्त होना चाहिए। सामग्री चयन, विनिर्माण, पैकेजिंग, भंडारण और स्थापना सभी पूरा सर्किट की सफाई को प्रभावित कर सकते हैं।

यदि किसी परियोजना में विशिष्ट संदूषण सीमाएं हैं, तो उन्हें स्पष्ट रूप से परिभाषित करें और पुष्टि करें कि कैसे तैयार नली विधानसभा योग्य होगी। ऐसा न करें कि एक बहुलक नाम अकेले सफाई की आवश्यकता के अनुपालन की स्थापना करता है।

2.4 आंतरिक व्यास और प्रवाह

आंतरिक व्यास उपलब्ध प्रवाह क्षेत्र को निर्धारित करता है और हाइड्रोलिक गणना के लिए एक महत्वपूर्ण इनपुट है। एक undersized नली किसी दिए गए प्रवाह दर पर दबाव हानि को बढ़ा सकती है। हालांकि, व्यास में वृद्धि कनेक्शन चयन, स्थापना स्थान और समग्र प्रणाली डिजाइन को भी प्रभावित करती है।

संबंधित रीडिंग: तरल शीतलक नली भीतरी व्यास बनाम प्रवाह दर: क्या इंजीनियर्स को पता होना चाहिए.

3. सुदृढीकरण परत: मैकेनिकल समर्थन

सुदृढीकरण का उपयोग कई लचीली hoses में किया जाता है ताकि निर्माण यांत्रिक भार और आंतरिक दबाव का सामना कर सके। डिजाइन के आधार पर, यह कपड़ा फाइबर, तार या अन्य संरचनात्मक तत्वों का उपयोग कर सकता है। इसके प्रकार, व्यवस्था और विनिर्माण प्रक्रिया समाप्त नली के व्यवहार को प्रभावित करती है।

3.1 दबाव क्षमता

आंतरिक दबाव एक लचीली नली की दीवार पर तनाव देता है। एक उपयुक्त सुदृढीकरण संरचना विस्तार को नियंत्रित करने और इच्छित ज्यामिति को बनाए रखने में मदद कर सकती है। हालांकि, दबाव क्षमता अकेले सुदृढीकरण सामग्री से निर्धारित नहीं की जा सकती है।

समाप्त नली रेटिंग पूर्ण निर्माण पर निर्भर करती है, जिसमें आंतरिक ट्यूब, आयाम, सुदृढीकरण, विनिर्माण गुणवत्ता, नली का आकार और ऑपरेटिंग तापमान शामिल है। इंजीनियर्स को निर्माता की प्रकाशित कार्य-दबाव सीमा और लागू दबाव-तापीय मार्गदर्शन का उपयोग करना चाहिए।

3.2 आयामी स्थिरता

ऑपरेशन के दौरान, hoses दबाव परिवर्तन, तापमान भिन्नता, झुकने और कंपन का अनुभव कर सकते हैं। सुदृढीकरण इन स्थितियों के तहत एक नली को अधिक नियंत्रित आकार बनाए रखने में मदद कर सकता है। समर्थन की डिग्री विशिष्ट डिजाइन पर निर्भर करती है, इसलिए समान बाहरी आयामों के साथ hoses अलग-अलग व्यवहार कर सकती है।

3.3 लचीलापन और मोड़ त्रिज्या

सुदृढीकरण को इच्छित स्थापना से मिलान किया जाना चाहिए। मांग दबाव आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया एक निर्माण लचीले रूटिंग के लिए एक अनुकूलित से अलग तरीके से व्यवहार कर सकता है। उद्देश्य स्थापना और रखरखाव के लिए आवश्यक लचीलेपन को बनाए रखते हुए यांत्रिक आवश्यकताओं को पूरा करना है।

नली निर्माता के निर्दिष्ट न्यूनतम मोड़ त्रिज्या के भीतर स्थापित किया जाना चाहिए। उन्हें गलत घटकों की क्षतिपूर्ति के लिए स्थिति में मुड़ या मजबूर नहीं किया जाना चाहिए।

3.4 कपड़ा और तार सुदृढीकरण

वस्त्र सुदृढीकरण और एम्बेडेड तार यांत्रिक समर्थन, लचीलापन और विरूपण के प्रतिरोध के विभिन्न संयोजन प्रदान कर सकते हैं। हेलिकल वायर का उपयोग कुछ डिज़ाइनों में किया जा सकता है ताकि आकार प्रतिधारण या पतन के प्रतिरोध का समर्थन किया जा सके। ये विशेषताएं निर्माण-निर्भर हैं; हर नली को समान सुदृढीकरण दृष्टिकोण की आवश्यकता नहीं है।

संबंधित रीडिंग: कैसे नली सुदृढीकरण तरल शीतलन प्रणाली प्रदर्शन को प्रभावित करता है.

4. बाहरी आवरण: बाह्य स्थितियों के खिलाफ सुरक्षा

बाहरी आवरण नली निर्माण पर बाहरी सुरक्षात्मक परत है जिसमें एक शामिल है। आंतरिक ट्यूब के विपरीत, यह सामान्य रूप से शीतलक से संपर्क नहीं करता है। इसका उद्देश्य आवेदन के लिए निर्दिष्ट बाहरी स्थितियों के खिलाफ नली की रक्षा करना है।

4.1 घर्षण और हैंडलिंग

स्थापना और रखरखाव के दौरान, hoses कोष्ठक, पैनल और आसन्न घटकों के संपर्क में आ सकता है। एक उचित कवर उम्मीद बाहरी पहनने का विरोध करने में मदद कर सकता है। यह तेज किनारों, अनियंत्रित रगड़ या असमर्थित नली रन से बचने की आवश्यकता को समाप्त नहीं करता है।

4.2 पर्यावरणीय जोखिम

आवश्यक कवर गुण आसपास के वातावरण पर निर्भर करते हैं। प्रासंगिक कारकों में तापमान, आर्द्रता, सफाई प्रथाओं और तेलों या अन्य रसायनों के संपर्क शामिल हो सकते हैं। इन स्थितियों को नली विनिर्देशन में शामिल किया जाना चाहिए जब वे स्थापना के लिए प्रासंगिक हों।

4.3 लौ प्रदर्शन आवश्यकताओं

कुछ डेटा सेंटर प्रोजेक्ट्स नली सामग्री या असेंबली के लिए लौ-प्रदर्शन आवश्यकताओं को निर्दिष्ट करते हैं। यदि किसी विशेष रेटिंग की आवश्यकता है, तो सटीक उत्पाद, निर्माण और लागू परीक्षण प्रलेखन को सत्यापित करें। सामान्य विवरण जैसे "फायर रेसिस्टेंट" को यह प्रमाण नहीं देना चाहिए कि चयनित उत्पाद परियोजना की आवश्यकताओं को पूरा करता है।

4.4 चिकना और नालीदार कवर

डिजाइन के आधार पर, एक नली में एक चिकनी, नालीदार या अन्यथा बनावट बाहरी हो सकता है। कवर ज्यामिति हैंडलिंग और स्थापना व्यवहार को प्रभावित कर सकती है। सही विकल्प का मूल्यांकन त्रिज्या मोड़, उपलब्ध निकासी, निरीक्षण आवश्यकताओं और निर्माता मार्गदर्शन के साथ किया जाना चाहिए।

5. कैसे तीन परतों के साथ काम

आंतरिक ट्यूब, सुदृढीकरण और बाहरी आवरण विभिन्न कार्यों को करते हैं, लेकिन समाप्त नली उनकी बातचीत पर निर्भर करती है। अलगाव में एक परत का चयन निर्माण में कहीं और महत्वपूर्ण सीमाओं को नजरअंदाज कर सकता है।

एक संगत भीतरी ट्यूब आवश्यक कामकाजी दबाव की गारंटी नहीं देता है। मजबूत सुदृढीकरण एक अनुपयुक्त तरल संपर्क सामग्री को सही नहीं करता है। एक टिकाऊ कवर सही रूटिंग और समर्थन की आवश्यकता को समाप्त नहीं करता है।

6. क्यों एआई डेटा सेंटर में नली निर्माण मामले

लिक्विड कूलिंग इन्फ्रास्ट्रक्चर में CDU-to-manifold लाइन, मैनिफोल्ड-टू-रैक कनेक्शन और hoses शामिल हो सकते हैं जो सर्वर-लेवल कूलिंग घटकों की सेवा करते हैं। आवश्यकताओं को स्थानों के बीच भिन्न हो सकता है, इसलिए सिस्टम के हर हिस्से के अनुरूप एक निर्माण नहीं माना जाना चाहिए।

6.1 सतत संचालन

कूलिंग सर्किट विस्तारित अवधि के लिए काम कर सकते हैं। इंजीनियरों को समय के साथ अपेक्षित ऑपरेटिंग स्थितियों के खिलाफ hoses का आकलन करना चाहिए, न केवल प्रारंभिक कमीशन के दौरान। सिस्टम के आधार पर दबाव साइकिल चलाना, तापमान भिन्नता और सामग्री उम्र बढ़ने प्रासंगिक हो सकता है।

6.2 प्रतिबंधित स्थापना स्थान

घने सर्वर और रैक लेआउट रूटिंग स्पेस को सीमित कर सकते हैं। चयनित नली को अपने न्यूनतम मोड़ त्रिज्या का उल्लंघन किए बिना फिट होना चाहिए, कनेक्शन या अवरोधन रखरखाव पहुंच पर अनावश्यक भार रखना चाहिए।

6.3 हाइड्रोलिक प्रदर्शन

नली निर्माण हाइड्रोलिक प्रदर्शन में केवल एक कारक है। आंतरिक व्यास, नली की लंबाई, शीतलक गुण, प्रवाह दर, मोड़, फिटिंग और युग्मन सभी पूर्ण प्रवाह पथ के दबाव हानि में योगदान करते हैं।

संबंधित रीडिंग: कैसे नली की लंबाई तरल शीतलन प्रणाली में दबाव ड्रॉप को प्रभावित करती है.

6.4 फिटिंग और UQD कनेक्शन

नली समाप्त होता है निर्दिष्ट फिटिंग और UQD कनेक्शन के साथ संगत होना चाहिए। कनेक्शन आयाम, सील विधियां, विधानसभा प्रक्रियाएं और यांत्रिक भार का आकलन नली निर्माण के साथ किया जाना चाहिए। नली को अत्यधिक झुकने या मोड़ के माध्यम से फिटिंग के साथ संरेखण में मजबूर नहीं किया जाना चाहिए।

7. आम Mistakes जब नली निर्माण का मूल्यांकन

• अकेले बहुलक नाम से चुनना। ईपीडीएम, सिलिकॉन, पीटीएफई या पीएफए पूरी तरह से तैयार नली की क्षमताओं को परिभाषित नहीं करता है।
• अधिक मजबूती का आकलन हमेशा बेहतर होता है। मजबूती लचीलापन, आयाम और रूटिंग आवश्यकताओं के खिलाफ संतुलित होना चाहिए।
• बाहरी आवरण की पहचान करना। घर्षण, सफाई प्रथाओं और पर्यावरण एक्सपोजर तब भी हो सकता है जब आंतरिक ट्यूब शीतलक-संगत है।
• ऑपरेटिंग लक्ष्य के रूप में फट दबाव का उपयोग करना। कार्य दबाव निर्माता की रेटिंग और लागू सुरक्षा आवश्यकताओं पर आधारित होना चाहिए।
• तापमान प्रभाव को देखते हुए। दबाव रेटिंग और सामग्री व्यवहार ऑपरेटिंग तापमान के साथ बदल सकता है।
• नली को अलग से अपनी फिटिंग से अलग करने के लिए। पूर्ण असेंबली को एक साथ नली, कनेक्टर और सील घटकों की आवश्यकताओं को पूरा करना चाहिए।
• रूटिंग और सर्विस एक्सेस की पहचान करना। एक उपयुक्त नली अभी भी गलत तरीके से स्थापित किया जा सकता है अगर यह किंकी, मुड़, फैला हुआ या निरीक्षण करना मुश्किल है।

8. कैसे सही तरल शीतलक नली निर्माण निर्दिष्ट करने के लिए

एक उपयोगी विनिर्देश सामग्री नाम या नाममात्र व्यास के आधार पर धारणाओं को बनाने के बजाय पूर्ण नली असेंबली का आकलन करने के लिए आपूर्तिकर्ता को पर्याप्त जानकारी देता है।

9. CJAN तरल शीतलक नली समाधान

CJAN द्रव प्रौद्योगिकी औद्योगिक तरल हैंडलिंग और तरल शीतलन अनुप्रयोगों के लिए नली समाधान प्रदान करता है। AI डेटा सेंटर परियोजनाओं के लिए चयन शीतलक संगतता, संचालन दबाव, तापमान, आयाम, रूटिंग की स्थिति और कनेक्शन डिजाइन पर आधारित होना चाहिए।

यात्रा CJAN लिक्विड कूलिंग एप्लीकेशन पेज प्रासंगिक अनुप्रयोग जानकारी के लिए, और किसी विशेष प्रणाली के लिए एक नली निर्दिष्ट करने से पहले संबंधित उत्पाद प्रलेखन की समीक्षा करें।
