एआई डेटा सेंटर में तरल शीतलक कार्य कैसे करता है?

एआई सर्वर बदल रहे हैं जिस तरह से डेटा सेंटर गर्मी के बारे में सोचते हैं।

चूंकि GPU और त्वरक सिस्टम अधिक शक्तिशाली हो जाते हैं, अधिक गर्मी उसी रैक पदचिह्न के अंदर केंद्रित होती है। पारंपरिक वायु शीतलन अभी भी कई कार्यभार संभाल सकता है, लेकिन उच्च घनत्व AI अवसंरचना में तेजी से इलेक्ट्रॉनिक्स से गर्मी को दूर करने के लिए अधिक प्रत्यक्ष तरीके की आवश्यकता होती है।

तरल शीतलन इस समस्या को स्रोत के करीब गर्मी एकत्र करने के लिए एक परिसंचारी शीतलक का उपयोग करके संबोधित करता है और इसे एक समर्पित शीतलन लूप के माध्यम से परिवहन करता है।

एक बुनियादी स्तर पर, प्रक्रिया सीधी है:

इंजीनियरिंग चुनौती उस लूप के हर हिस्से को एक साथ काम करने में निहित है।

सिस्टम के लचीले कनेक्शन हिस्से के लिए, तरल शीतलन नली एक बहुत ही महत्वपूर्ण काम के साथ एक छोटा सा घटक है। यह दबाव, तापमान परिवर्तन, तंग रूटिंग, कंपन और बार-बार रखरखाव के साथ काम करते समय शीतलक होना चाहिए।

1. एक AI डेटा सेंटर में लिक्विड कूलिंग क्या है?

तरल शीतलन एक थर्मल प्रबंधन विधि है जो इलेक्ट्रॉनिक उपकरणों से दूर गर्मी के परिवहन के लिए एक तरल शीतलक का उपयोग करती है।

एआई सर्वर में, प्राथमिक ताप स्रोत अक्सर जीपीयू, सीपीयू या अन्य उच्च प्रदर्शन त्वरक होते हैं।

उस गर्मी को आसपास के हवा में स्थानांतरित करने के बजाय, एक तरल शीतलन प्रणाली गर्मी पैदा करने वाले घटक के करीब एक शीतलन इंटरफ़ेस रखता है।

डायरेक्ट-टू-चिप कूलिंग में, यह इंटरफ़ेस आम तौर पर एक ठंडा प्लेट है।

शीतलक ठंडी प्लेट के माध्यम से बहती है, गर्मी को अवशोषित करती है और फिर सर्वर को कूलिंग सर्किट के रिटर्न साइड के माध्यम से छोड़ देती है।

2. क्यों तरल शीतलक एआई सर्वर के लिए महत्वपूर्ण है?

मुख्य कारण गर्मी घनत्व है।

एआई कंप्यूटिंग सिस्टम अपेक्षाकृत छोटे भौतिक अंतरिक्ष में पर्याप्त प्रसंस्करण क्षमता रख सकता है। यह एक थर्मल समस्या बनाता है जो केवल एक पारंपरिक सर्वर को ठंडा करने से अलग है।

रैक पावर बढ़ने के रूप में, शीतलन प्रणाली को अपने इच्छित ऑपरेटिंग रेंज के बाहर जाने के लिए घटक तापमान की अनुमति के बिना अधिक गर्मी को दूर करना पड़ता है।

तरल आकर्षक है क्योंकि पानी आधारित शीतलक हवा की तुलना में प्रति यूनिट मात्रा में काफी अधिक गर्मी परिवहन कर सकते हैं।

इसका मतलब यह है कि शीतलन प्रणाली अपेक्षाकृत कॉम्पैक्ट तरल मार्गों के माध्यम से बड़ी मात्रा में थर्मल ऊर्जा को स्थानांतरित कर सकती है।

3. बेसिक डायरेक्ट-टू-चिप कूलिंग लूप

एक सरलीकृत डायरेक्ट-टू-चिप तरल शीतलन प्रणाली को निम्नानुसार दर्शाया जा सकता है:

सटीक वास्तुकला एक डेटा केंद्र से दूसरे में भिन्न होती है, लेकिन सिद्धांत समान रहता है: शीतलक थर्मल पथ के माध्यम से घूमता है और कंप्यूटिंग हार्डवेयर से गर्मी दूर करता है।

4. CDU क्या करता है?

CDU के लिए खड़ा है कूलेंट डिस्ट्रीब्यूशन यूनिट.

CDU सुविधा शीतलन अवसंरचना और प्रौद्योगिकी शीतलन पाश के बीच एक महत्वपूर्ण अंतरफलक है।

सिस्टम आर्किटेक्चर के आधार पर, CDU ऐसे कार्यों को प्रदान कर सकता है:

• कूलेंट परिसंचरण
• तापमान प्रबंधन
• दबाव प्रबंधन
• प्रवाह वितरण
• हीट एक्सचेंज
• सिस्टम निगरानी

कुछ प्रतिष्ठानों में, सुविधा जल और आईटी-साइड शीतलक को अलग सर्किटों में रखा जाता है। CDU उन सर्किटों के बीच थर्मल इंटरफेस प्रदान करता है।

यह व्यवस्था आईटी कूलिंग लूप को सर्वर की आवश्यकताओं के अनुकूल नियंत्रित वातावरण प्रदान करती है।

5. कोल्ड प्लेट क्या करता है?

ठंडी प्लेट सीधे गर्मी पैदा करने वाले घटक के करीब या बहुत करीब स्थित है।

GPU कूलिंग के लिए, कोल्ड प्लेट को GPU से थर्मल एनर्जी प्राप्त करने और इसे अपने आंतरिक चैनलों के माध्यम से बहने वाले शीतलक में स्थानांतरित करने के लिए डिज़ाइन किया गया है।

इसलिए ठंडी प्लेट उस बिंदु का प्रतिनिधित्व करती है जहां गर्मी तरल शीतलन पाश में प्रवेश करती है।

इसका प्रदर्शन अपने आंतरिक डिजाइन, शीतलक प्रवाह, थर्मल इंटरफेस और ऑपरेटिंग स्थितियों पर निर्भर करता है।

6. तरल शीतलक नली कहाँ फिट है?

नली शीतलन सर्किट के विभिन्न हिस्सों को जोड़ती है।

वास्तुकला के आधार पर, hoses के बीच इस्तेमाल किया जा सकता है:

• CDU और कई गुना
• कई गुना और सर्वर
• सर्वर और कोल्ड प्लेट
• शीत प्लेट और वापसी कई गुना

यह नली को अन्यथा कठोर घटकों के बीच एक लचीला लिंक बनाता है।

एक घने AI रैक में, यह लचीलापन मूल्यवान हो सकता है क्योंकि उपलब्ध रूटिंग स्पेस सीमित है।

7. क्यों लचीले रूटिंग मामले

एक एआई सर्वर रैक के अंदर, शीतलन घटक विद्युत और यांत्रिक अवसंरचना के साथ अंतरिक्ष साझा करते हैं।

एक नली को चारों ओर मार्ग की आवश्यकता हो सकती है:

• GPU ट्रे
• शीत प्लेट
• मैनिफोल्ड
• रैक संरचना
• विद्युत घटक
• विद्युत केबल
• अन्य शीतलन लाइनें

इसलिए एक नली को अपने निर्दिष्ट न्यूनतम मोड़ त्रिज्या के भीतर रहने के दौरान स्थापना के लिए पर्याप्त लचीला होना चाहिए।

अच्छा रूटिंग केवल नली मोड़ बनाने के बारे में नहीं है।

यह अनावश्यक यांत्रिक तनाव पैदा किए बिना इच्छित प्रवाह पथ को बनाए रखने के बारे में है।

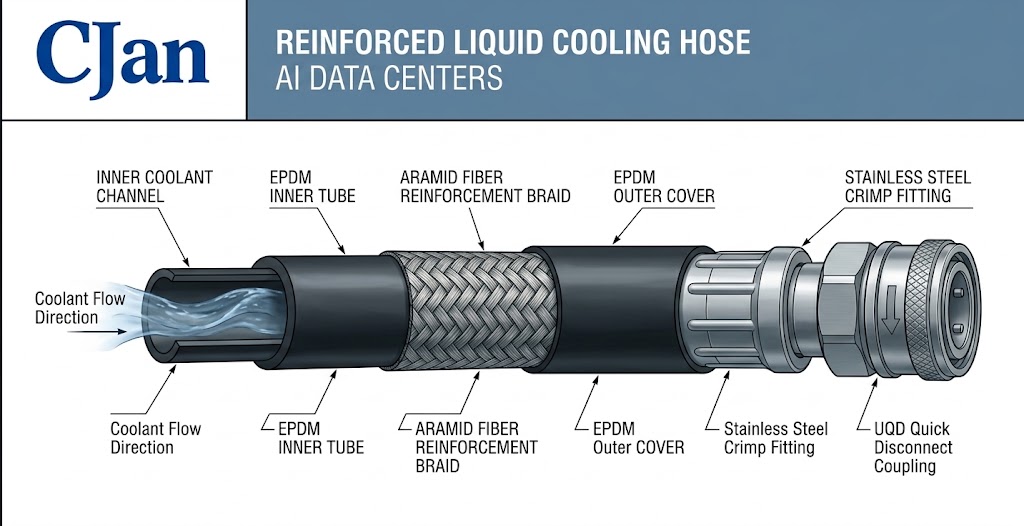

8. तरल शीतलक नली के अंदर क्या होता है?

एक प्रबलित तरल ठंडा नली में कई कार्यात्मक परतें हो सकती हैं।

आंतरिक ट्यूब शीतलक से संपर्क करती है।

सुदृढीकरण यांत्रिक समर्थन प्रदान करता है और दबाव क्षमता को बढ़ा सकता है।

बाहरी परत नली को आसपास के वातावरण से बचाती है।

वास्तविक निर्माण नली डिजाइन और इच्छित अनुप्रयोग पर निर्भर करता है।

9. क्यों होज़ मटेरियल?

आंतरिक नली सामग्री विस्तारित अवधि के लिए शीतलक के साथ सीधे संपर्क में है।

इसलिए सामग्री चयन वास्तविक शीतलक सूत्रीकरण पर विचार करना चाहिए क्योंकि केवल एक सामान्य विवरण जैसे "पानी आधारित शीतलक" पर भरोसा करना चाहिए।

आम लचीली नली सामग्री में तरल शीतलन के लिए विचार किया गया है:

• ईपीडीएम
• सिलिकॉन
• PTFE और अन्य fluoropolymer
• अन्य अनुप्रयोग-विशिष्ट elastomers

ईपीडीएम कई जल आधारित शीतलन अनुप्रयोगों के लिए एक व्यावहारिक विकल्प हो सकता है जहां लचीलापन और यांत्रिक स्थायित्व महत्वपूर्ण हैं।

सिलिकॉन को यह माना जा सकता है कि लचीलापन और तापमान क्षमता महत्वपूर्ण है।

फ्लोरोपॉलिमर नली पर विचार किया जा सकता है जहां रासायनिक संगतता या विशिष्ट सफाई आवश्यकताओं की मांग अधिक होती है।

10. कूलेंट कैरी हीट कैसे करता है?

सिद्धांत सरल है: शीतलक ठंडी प्लेट में प्रवेश करता है, गर्मी को अवशोषित करता है और उच्च तापमान पर छोड़ देता है।

संबंधों को बुनियादी गर्मी हस्तांतरण समीकरण का उपयोग करके वर्णित किया जा सकता है:

Q = s × sp × ΔT

कहां:

• Q = गर्मी हटाना
• ṁ = शीतलक जन प्रवाह दर
• सीपी = शीतलक की विशिष्ट ताप क्षमता
• ΔT = शीतलक तापमान वृद्धि

यही कारण है कि प्रवाह दर और शीतलक गुण तरल शीतलन डिजाइन के लिए केंद्रीय हैं।

वास्तविक सिस्टम गणना चयनित शीतलक और उपकरणों की थर्मल आवश्यकताओं के गुणों का उपयोग करना चाहिए।

11. कूलेंट फ्लो क्यों महत्वपूर्ण है?

अपर्याप्त प्रवाह गर्मी की मात्रा को सीमित कर सकता है कि शीतलक किसी दिए गए तापमान में वृद्धि के लिए दूर ले जा सकता है।

हालांकि, बढ़ते प्रवाह मुक्त नहीं है।

उच्च प्रवाह हाइड्रोलिक प्रतिरोध और पंप आवश्यकताओं को बढ़ा सकता है।

इसलिए शीतलन प्रणाली के बीच उचित संतुलन की आवश्यकता होती है:

• गर्मी हटाने
• कूलेंट तापमान वृद्धि
• प्रवाह दर
• दबाव ड्रॉप
• पम्पिंग शक्ति

यह एक कारण है कि तरल शीतलन नली चयन को पूर्ण हाइड्रोलिक प्रणाली के हिस्से के रूप में माना जाना चाहिए।

12. नली का व्यास कूलिंग लूप को कैसे प्रभावित करता है?

नली का आंतरिक व्यास सीधे प्रवाह मार्ग को प्रभावित करता है।

एक दिए गए प्रवाह दर के लिए, आंतरिक व्यास को कम करने से आम तौर पर तरल वेग और हाइड्रोलिक प्रतिरोध बढ़ जाता है।

इसलिए एक नली का चयन करना न केवल बाहरी व्यास को एक उपलब्ध फिटिंग में मिलान करने का मामला है।

आंतरिक व्यास को सिस्टम की हाइड्रोलिक आवश्यकताओं से माना जाना चाहिए।

13. दबाव ड्रॉप क्या है?

दबाव ड्रॉप एक घटक के माध्यम से शीतलक चाल के रूप में खो दिया दबाव है।

एक तरल शीतलन पाश में, दबाव हानि से आ सकती है:

• नली
• फिटिंग
• UQD
• मैनिफोल्ड
• शीत प्लेट
• वाल्व और अन्य प्रतिबंध

पंप को पूर्ण सर्किट के माध्यम से आवश्यक प्रवाह को बनाए रखने के लिए पर्याप्त दबाव प्रदान करने की आवश्यकता है।

इस कारण से, नली दबाव ड्रॉप डेटा अधिक उपयोगी होता है जब इसे परिभाषित प्रवाह दर और परीक्षण स्थिति के साथ प्रदान किया जाता है।

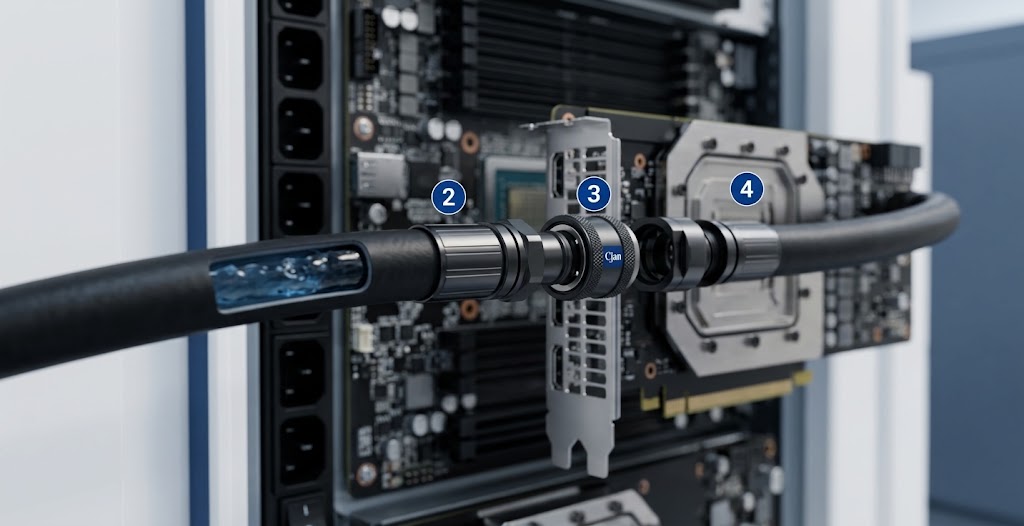

14. लिक्विड कूलिंग में UQD क्या है?

UQD को संदर्भित करता है यूनिवर्सल क्विक डिस्कनेक्ट तरल शीतलन लाइनों के कनेक्शन और वियोग को सरल बनाने के लिए इस्तेमाल किया जाता है।

सर्वर, कोल्ड प्लेट या अन्य कूलिंग घटकों को सर्विस या प्रतिस्थापित करने के लिए UQD उपयोगी हो सकता है।

एक विशिष्ट कनेक्शन के रूप में प्रतिनिधित्व किया जा सकता है:

इसलिए UQD एक यांत्रिक कनेक्शन और शीतलक प्रवाह पथ का हिस्सा है।

15. क्या एक UQD तरल शीतलक प्रदर्शन को प्रभावित करता है?

हाँ।

UQD की आंतरिक ज्यामिति हाइड्रोलिक प्रतिरोध बना सकती है।

एक UQD का चयन करते समय, इंजीनियरों को विचार करने की आवश्यकता हो सकती है:

• प्रवाह क्षमता
• दबाव ड्रॉप
• काम का दबाव
• तापमान रेंज
• कूलेंट संगतता
• रिसाव प्रदर्शन
• कनेक्शन चक्र
• उपलब्ध स्थापना स्थान

इसलिए एक UQD को हाइड्रोलिक डिज़ाइन के हिस्से के रूप में माना जाना चाहिए, बल्कि केवल एक कनेक्टर के रूप में जो नली फिट होता है।

16. आपूर्ति साइड और रिटर्न साइड

एक तरल शीतलन प्रणाली में आम तौर पर एक आपूर्ति पथ और एक वापसी पथ होता है।

आपूर्ति पक्ष गर्मी स्रोत की ओर अपेक्षाकृत ठंडा रहता है।

रिटर्न साइड ठंडी प्लेट से दूर गर्म शीतलक होता है।

दोनों पक्ष सिस्टम प्रदर्शन के लिए महत्वपूर्ण हैं।

रिटर्न नली को केवल एक माध्यमिक घटक के रूप में नहीं माना जाना चाहिए क्योंकि शीतलक पहले से ही गर्मी ले रहा है।

17. क्यों है नली की लंबाई?

लंबे hoses आम तौर पर अधिक घर्षण प्रतिरोध पैदा करते हैं।

हालांकि, एक नली को अनावश्यक रूप से कम बनाने से स्थापना तनाव पैदा हो सकता है।

एक व्यावहारिक नली की लंबाई के लिए पर्याप्त भत्ता प्रदान करना चाहिए:

• आवश्यक मोड़ त्रिज्या
• उपकरण आंदोलन
• स्थापना सहिष्णुता
• रखरखाव
• कनेक्शन संरेखण

उद्देश्य सबसे कम संभव नली नहीं है।

उद्देश्य एक उचित लंबाई के साथ ठीक से रूट नली है।

18. क्यों न्यूनतम बेंड त्रिज्या महत्वपूर्ण है?

अत्यधिक झुकना नली को विकृत कर सकता है और संभावित रूप से शीतलक प्रवाह को प्रतिबंधित कर सकता है।

यह फिटिंग या UQD के पास अतिरिक्त यांत्रिक तनाव भी रख सकता है।

एक घने एआई रैक में, इसलिए न्यूनतम मोड़ त्रिज्या को एक वास्तविक स्थापना पैरामीटर के रूप में माना जाना चाहिए, बल्कि केवल डेटाशीट पर मौजूद मूल्य के बजाय।

सिस्टम डिज़ाइन के दौरान, इंजीनियरों को नली के वास्तविक त्रि-आयामी रूटिंग पर विचार करना चाहिए।

19. तापमान परिवर्तन के बारे में क्या?

तरल शीतलन प्रणाली आवश्यक रूप से एक निश्चित तापमान पर काम नहीं करती है।

तापमान के साथ बदल सकते हैं:

• आईटी कार्यभार
• कूलेंट प्रवाह
• सुविधा की स्थिति
• सिस्टम स्टार्टअप और शटडाउन
• रखरखाव चक्र

नली सामग्री, सुदृढीकरण, फिटिंग और सील सभी अपेक्षित ऑपरेटिंग तापमान रेंज के लिए उपयुक्त होना चाहिए।

दीर्घकालिक अनुप्रयोगों के लिए, तापमान साइकिल भी प्रासंगिक हो सकता है।

20. रिसाव नियंत्रण एक सिस्टम आवश्यकता है

एयर कूलिंग और लिक्विड कूलिंग के बीच स्पष्ट अंतर में से एक उपकरण के बुनियादी ढांचे के अंदर एक परिसंचारी तरल पदार्थ की उपस्थिति है।

उद्देश्य सरल है:

डिजाइन प्रवाह पथ के अंदर शीतलक रखें।

संभावित रिसाव बिंदुओं में शामिल हैं:

• नली शरीर
• क्रिम्प्ड कनेक्शन
• फिटिंग
• UQD इंटरफ़ेस
• शीत प्लेट कनेक्शन
• मैनिफोल्ड कनेक्शन

यही कारण है कि सत्यापन के दौरान पूर्ण नली असेंबली पर विचार किया जाना चाहिए।

21. क्यों है नली निर्माण?

समान आधार सामग्री से बने दो hoses अलग-अलग व्यवहार कर सकते हैं क्योंकि उनके निर्माण अलग हैं।

निर्माण प्रभावित कर सकते हैं:

• काम का दबाव
• लचीलापन
• बेंड त्रिज्या
• यांत्रिक स्थायित्व
• आयामी स्थिरता
• तापमान प्रदर्शन

दबावित तरल शीतलन प्रणाली के लिए, सुदृढीकरण विशेष रूप से महत्वपूर्ण हो सकता है।

सही निर्माण केवल इलास्टोमर के नाम पर ही आवेदन पर निर्भर करता है।

22. क्यों स्थापना स्पेस मैटर?

एआई सर्वर रैक अत्यधिक संरक्षित वातावरण हैं।

एक नली अपने दबाव और तापमान विनिर्देशों को पूरा कर सकती है और फिर भी यह स्थापित करना मुश्किल हो सकता है कि इसका बाहरी व्यास, फिटिंग की लंबाई या मोड़ त्रिज्या अनुपयुक्त है।

इंजीनियर्स की जांच करनी चाहिए:

• बाहरी व्यास
• न्यूनतम मोड़ त्रिज्या
• फिटिंग आयाम
• UQD आयाम
• कनेक्शन अभिविन्यास
• निकासी
• रखरखाव

एक घनी पैक रैक में, स्थापना ज्यामिति केवल नाममात्र नली विनिर्देशों के रूप में महत्वपूर्ण हो सकती है।

23. कैसे रखरखाव नली डिजाइन को प्रभावित करता है?

एआई सर्वर स्थायी रूप से दुर्गम घटक नहीं हैं।

सर्वर, जीपीयू और शीतलन घटकों को सेवा प्रदान करने या बदलने की आवश्यकता हो सकती है।

रखरखाव के दौरान नली को सामान्य ऑपरेशन के दौरान होने वाले आंदोलन का अनुभव हो सकता है।

यह निम्नलिखित कारकों को महत्वपूर्ण बनाता है:

• लचीलापन
• बेंड त्रिज्या
• कनेक्शन विश्वसनीयता
• UQD कनेक्शन चक्र
• नली की लंबाई
• यांत्रिक सुरक्षा

इसलिए शीतलन नली का मूल्यांकन न केवल स्थिर-राज्य संचालन के लिए किया जाना चाहिए बल्कि रखरखाव की स्थिति के लिए इसका अनुभव होने की उम्मीद है।

24. तरल शीतलक एक प्रणाली है, एक एकल घटक नहीं

एआई सर्वर का शीतलन प्रदर्शन कई घटकों के बीच बातचीत पर निर्भर करता है।

दूसरों को विचार किए बिना एक घटक का अनुकूलन एक अधूरा समाधान उत्पन्न कर सकता है।

25. जब नली को अंडरसाइज़ किया जाता है तो क्या होगा?

एक अंडरसाइज़्ड नली शीतलक वेग और दबाव हानि को बढ़ा सकती है।

सिस्टम के आधार पर, यह पंप आवश्यकताओं को बढ़ा सकता है या कोल्ड प्लेट में उपलब्ध प्रवाह को कम कर सकता है।

रैक पैमाने पर, ये प्रभाव अधिक महत्वपूर्ण हो सकते हैं क्योंकि कई शीतलन शाखाएं एक साथ काम कर सकती हैं।

इसलिए नली आईडी आवश्यक प्रवाह और सिस्टम दबाव ड्रॉप बजट से चुना जाना चाहिए।

26. जब नली को ओवरसाइज़ किया जाता है तो क्या होगा?

बड़ा स्वचालित रूप से बेहतर नहीं है।

एक अनावश्यक रूप से बड़ी नली बढ़ सकती है:

• स्थापना स्थान
• नली वजन
• बेंड त्रिज्या
• सामग्री खपत
• कनेक्शन आयाम
• समग्र प्रणाली लागत

उपयुक्त नली का आकार वह है जो अनावश्यक स्थापना समस्याओं को बनाने के बिना हाइड्रोलिक और यांत्रिक आवश्यकताओं को पूरा करता है।

27. तरल शीतलक नली को कैसे मान्य किया जाना चाहिए?

मांग अनुप्रयोगों के लिए, सत्यापन को समाप्त नली असेंबली पर विचार करना चाहिए।

परियोजना के आधार पर प्रासंगिक परीक्षणों में शामिल हो सकते हैं:

• दबाव परीक्षण - दबाव अखंडता को सत्यापित करें।
• रिसाव परीक्षण - सीलिंग प्रदर्शन सत्यापित करें।
• प्रवाह परीक्षण - हाइड्रोलिक प्रदर्शन की पुष्टि करें।
• दबाव ड्रॉप परीक्षण - परिभाषित प्रवाह स्थितियों पर हाइड्रोलिक प्रतिरोध को मापें।
• तापमान परीक्षण - ऑपरेटिंग रेंज में प्रदर्शन का मूल्यांकन करें।
• लचीलापन परीक्षण - आवश्यक रूटिंग के लिए उपयुक्तता की पुष्टि करें।
• चक्र परीक्षण - जहां आवश्यक हो, बार-बार कनेक्शन या आंदोलन का मूल्यांकन करें।

आवश्यक परीक्षण कार्यक्रम वास्तविक अनुप्रयोग के अनुसार परिभाषित किया जाना चाहिए।

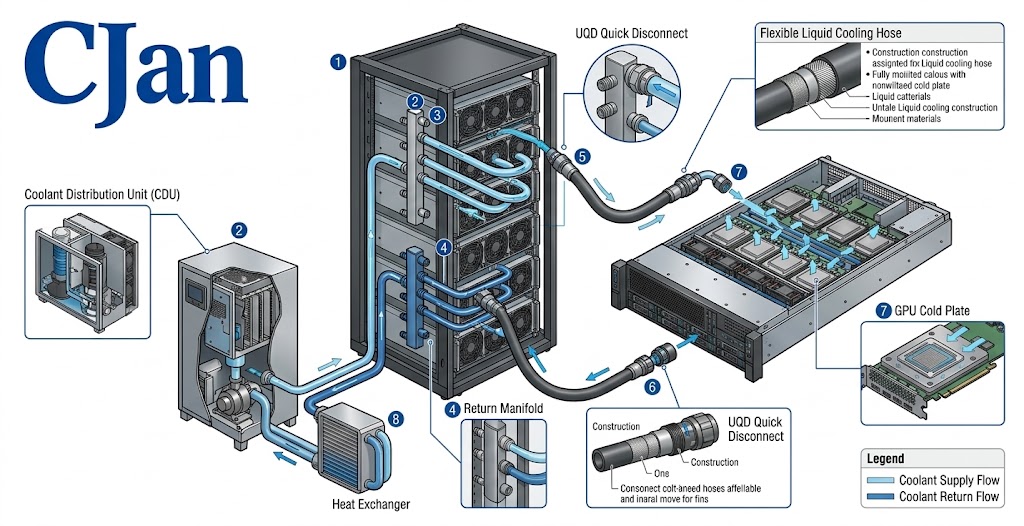

28। एक विशिष्ट एआई तरल शीतलक वास्तुकला

यह वास्तुकला illustrates क्यों नली समग्र अवसंरचना का एक महत्वपूर्ण हिस्सा बन जाती है क्योंकि कूलिंग शाखाओं की संख्या बढ़ जाती है।

29. क्यों रैक स्केल पर नली विश्वसनीयता मामले

एक एकल ठंडा पाश कई नली विधानसभाओं हो सकता है।

एक रैक में कई सर्वर हो सकते हैं।

डेटा सेंटर में कई रैक हो सकते हैं।

परिणाम व्यक्तिगत नली और कनेक्शन अंक की एक बड़ी संख्या है।

इसलिए संगतता मायने रखती है।

एक व्यावहारिक तरल ठंडा नली समाधान दोहराने योग्य विनिर्माण, स्थापना और रखरखाव के लिए उपयुक्त होना चाहिए।

30. जहां CJAN तरल शीतलन प्रणाली में फिट बैठता है?

CJAN तरल शीतलन प्रणाली के लचीले नली के हिस्से पर केंद्रित है।

वर्तमान तरल शीतलन पोर्टफोलियो में शामिल हैं:

• LCH
• LCH-SD
• LCH-SDS

इन उत्पादों को वास्तविक सिस्टम आवश्यकताओं के अनुसार विभिन्न तरल शीतलन अनुप्रयोगों के लिए मूल्यांकन किया जा सकता है।

उचित चयन पर विचार करना चाहिए:

• कूलेंट
• प्रवाह दर
• काम का दबाव
• तापमान
• नली आईडी
• बेंड त्रिज्या
• कनेक्शन विन्यास
• स्थापना वातावरण

CJAN के तरल शीतलन नली पोर्टफोलियो को इसलिए स्टैंडअलोन नली उत्पादों के एक समूह के बजाय सिस्टम-स्तरीय इंजीनियरिंग समाधान के हिस्से के रूप में बेहतर समझा जाता है।

31. लिक्विड कूलिंग अनुप्रयोगों में LCH, LCH-SD और LCH-SDS

अंतिम उत्पाद चयन हमेशा नवीनतम CJAN उत्पाद विनिर्देशों और ग्राहक की वास्तविक परिचालन स्थितियों के खिलाफ पुष्टि की जानी चाहिए।

क्या एक इंजीनियर एक नली का चयन करते समय प्रदान करना चाहिए?

एक उपयोगी तरल ठंडा नली जांच निम्नलिखित जानकारी शामिल होना चाहिए:

इन मापदंडों को प्रदान करने से नली आपूर्तिकर्ता को अधिक सार्थक तकनीकी सिफारिश करने की अनुमति मिलती है।

33. प्रैक्टिकल लिक्विड कूलिंग डिज़ाइन अनुक्रम

एक उपयोगी इंजीनियरिंग अनुक्रम है:

यह प्रक्रिया नली की यांत्रिक आवश्यकताओं के साथ थर्मल आवश्यकताओं को जोड़ती है।

34. नली छोटा है, लेकिन आवश्यकता नहीं है

एक तरल ठंडा नली एक GPU, ठंड प्लेट या CDU की तुलना में एक अपेक्षाकृत सरल घटक हो सकता है।

लेकिन यह कई इंजीनियरिंग आवश्यकताओं के चौराहे पर काम करता है।

यह एक कसकर बाधित यांत्रिक वातावरण में फिटिंग करते समय शीतलक को विश्वसनीय रूप से परिवहन करना चाहिए।

यह भी फिटिंग, UQDs, मैनिफोल्ड्स और इसके आसपास ठंड प्लेटों के साथ काम करना है।

यह केवल एक क्रय निर्णय के बजाय नली चयन प्रणाली इंजीनियरिंग निर्णय करता है।

35. कुंजी टेकअवे

एआई डेटा सेंटर तरल शीतलन कार्य शीतलक के लिए एक नियंत्रित पथ बनाकर उच्च शक्ति कंप्यूटिंग घटकों से गर्मी इकट्ठा करने और सर्वर से निकलने वाले परिवहन के लिए।

मूल प्रक्रिया है:

इस लूप के भीतर, तरल ठंडा नली सिस्टम घटकों के बीच लचीला कनेक्शन प्रदान करती है।

इसका प्रदर्शन अकेले नली सामग्री से अधिक पर निर्भर करता है।

प्रवाह दर, आंतरिक व्यास, दबाव ड्रॉप, तापमान, शीतलक संगतता, मोड़ त्रिज्या, सुदृढीकरण, फिटिंग और UQDs सभी को एक साथ विचार करने की आवश्यकता है।

सबसे विश्वसनीय तरल ठंडा डिजाइन एक "सर्वश्रेष्ठ" घटक के आसपास नहीं बनाया गया है। यह पूरे शीतलन लूप के बीच संगतता के आसपास बनाया गया है।

एआई डेटा सेंटर के लिए, यह सिस्टम-लेवल दृष्टिकोण विश्वसनीय तरल शीतलन बुनियादी ढांचे को डिजाइन करने के लिए एक व्यावहारिक आधार प्रदान करता है।

निष्कर्ष

तरल शीतलन तेजी से प्रासंगिक हो रहा है क्योंकि एआई कंप्यूटिंग रैक-स्तरीय थर्मल आवश्यकताओं को उच्च धक्का देती है।

बुनियादी अवधारणा सरल है: एक तरल में गर्मी को स्थानांतरित करें और इसे दूर ले जाएं।

कार्यान्वयन अधिक विस्तृत है।

CDUs शीतलन पाश का प्रबंधन करते हैं। शीत प्लेटें प्रोसेसर से गर्मी एकत्र करती हैं। कई गुना शीतलक वितरित करते हैं। UQD सेवा योग्य कनेक्शन प्रदान करते हैं। तरल शीतलन नली इन घटकों को जोड़ती है और सिस्टम को सर्वर रैक के भौतिक बाधाओं में फिट होने की अनुमति देती है।

इस कारण से, तरल शीतलन नली डिजाइन को हाइड्रोलिक और यांत्रिक दृष्टिकोण दोनों से माना जाना चाहिए।

CJAN के LCH, LCH-SD और LCH-SDS तरल ठंडा नली परिवारों को आवेदन की शीतलक, प्रवाह, दबाव, तापमान, रूटिंग और कनेक्शन आवश्यकताओं के अनुसार मूल्यांकन किया जा सकता है।

एआई डेटा सेंटर कूलिंग के लिए, सही नली केवल वही नहीं है जो फिट बैठता है। यह वह है जो शीतलन प्रणाली को फिट करता है।
