GLOBALएआई सर्वर के लिए सही तरल शीतलक नली कैसे चुनें
एआई सर्वर के लिए एक तरल शीतलन नली का चयन करना केवल फिटिंग के लिए नली व्यास से मेल खाने का मामला नहीं है।
आधुनिक एआई सर्वर शीतलन प्रणाली पर महत्वपूर्ण थर्मल भार डाल सकते हैं। नली को एक पूर्ण शीतलक सर्किट के हिस्से के रूप में काम करना पड़ता है जिसमें कोल्ड प्लेट, मैनिफोल्ड, सीडीयू, फिटिंग और यूक्यूडी शामिल हो सकते हैं।
यह एक सिस्टम इंजीनियरिंग निर्णय का चयन करता है।
एक व्यावहारिक चयन प्रक्रिया को शीतलक, आवश्यक प्रवाह दर, परिचालन दबाव, तापमान सीमा, आंतरिक व्यास, मोड़ त्रिज्या, नली की लंबाई, यांत्रिक वातावरण और कनेक्शन विन्यास पर विचार करना चाहिए।
एआई डेटा सेंटर तरल शीतलन के समग्र संचालन सिद्धांत के लिए एक परिचय के लिए, देखें एआई डेटा सेंटर में तरल शीतलक कार्य कैसे करता है?
1. शीतलक प्रणाली के साथ शुरू, नली नहीं
पहला कदम यह समझना है कि नली शीतलन वास्तुकला के भीतर कहाँ बैठता है।

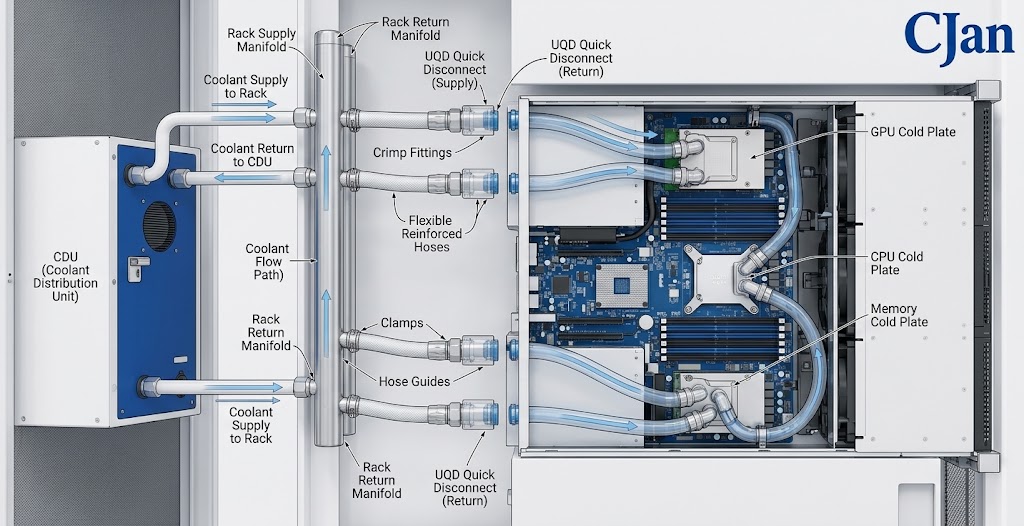

एक ठेठ तरल ठंडा सर्किट एक रैक कई गुना, ठंड प्लेटों और अन्य शीतलन घटकों के साथ एक CDU कनेक्ट हो सकता है।
प्रत्येक अनुभाग पूर्ण प्रणाली के हाइड्रोलिक और थर्मल प्रदर्शन में योगदान देता है।
इसलिए, मूल प्रणाली की आवश्यकताओं के बाद नली को चुना जाना चाहिए।
2. कूलेंट फर्स्ट की पुष्टि करें
कूलेंट संगतता नली चयन के लिए सबसे महत्वपूर्ण शुरुआती बिंदुओं में से एक है।
आंतरिक ट्यूब ऑपरेशन के दौरान शीतलक के संपर्क में रहती है, संभवतः हजारों घंटों तक।
इंजीनियरिंग टीम को केवल एक व्यापक विवरण जैसे "पानी आधारित शीतलक" का उपयोग करने के बजाय वास्तविक शीतलक फॉर्मूलेशन की पहचान करनी चाहिए।
प्रासंगिक जानकारी शामिल कर सकते हैं:
- कूलेंट प्रकार
- जल एकाग्रता
- ग्लाइकोल या अन्य योजक
- ऑपरेटिंग तापमान
- अपेक्षित सेवा अवधि
- आवश्यक सफाई स्तर
सामग्री संगतता तब वास्तविक परिचालन स्थितियों के तहत मूल्यांकन किया जाना चाहिए।
यह विशेष रूप से महत्वपूर्ण है जब एक शीतलन प्रणाली एक शीतलक फॉर्मूलेशन का उपयोग करती है जो मानक जल या जल-ग्लाइकोल मिश्रण से भिन्न होती है।
3. आवश्यक कूलेंट फ्लो निर्धारित करें
आवश्यक प्रवाह दर गर्मी लोड से निकटता से संबंधित है कि शीतलन प्रणाली को हटा देना चाहिए।
एक दिए गए शीतलन वास्तुकला के लिए, इंजीनियरिंग टीम को आम तौर पर नली व्यास का चयन करने से पहले लक्ष्य शीतलक प्रवाह की स्थापना की आवश्यकता होती है।
एक उपयुक्त कनेक्शन आकार के साथ एक नली अभी भी अनुपयुक्त हो सकती है यदि इसका आंतरिक मार्ग आवश्यक प्रवाह दर पर अत्यधिक हाइड्रोलिक प्रतिरोध बनाता है।
4. फ्लो के आधार पर आंतरिक व्यास का चयन करें
आंतरिक व्यास सबसे अधिक दिखाई देने वाली नली विनिर्देशों में से एक है, लेकिन इसे अलगाव में नहीं चुना जाना चाहिए।
समान प्रवाह दर के लिए, आंतरिक व्यास को कम करने से आम तौर पर तरल वेग और हाइड्रोलिक प्रतिरोध बढ़ जाता है।
व्यास को बढ़ाने से वेग कम हो जाता है और दबाव ड्रॉप को कम कर सकता है, लेकिन एक बड़ी नली में अधिक स्थापना स्थान की आवश्यकता होती है और इसके लिए बड़े कनेक्शन घटकों की आवश्यकता हो सकती है।
| चयन दृष्टिकोण | संभावित परिणाम |
|---|---|
| Undersized नली | उच्च प्रवाह वेग और दबाव ड्रॉप |
| सही ढंग से आकार नली | संतुलित हाइड्रोलिक और यांत्रिक प्रदर्शन |
| Oversized नली | अधिक स्थापना स्थान और संभावित रूप से बड़ी फिटिंग |
उद्देश्य एक नली आईडी का चयन करना है जो स्थापना के लिए व्यावहारिक रहने के दौरान सिस्टम के प्रवाह और दबाव ड्रॉप आवश्यकताओं को फिट बैठता है।
5. कार्य और अधिकतम दबाव की जाँच करें
दबाव आवश्यकताओं को नली निर्माण का चयन करने से पहले परिभाषित किया जाना चाहिए।
कम से कम, इंजीनियरों को सामान्य कामकाजी दबाव और अधिकतम अपेक्षित दबाव के बीच अंतर होना चाहिए।
क्षणिक स्थितियों पर भी विचार किया जाना चाहिए जहां प्रासंगिक हो।
- सामान्य परिचालन दबाव
- अधिकतम कामकाजी दबाव
- स्टार्टअप की स्थिति
- पम्प से संबंधित दबाव परिवर्तन
- लागू दबाव परीक्षण आवश्यकताओं
नली निर्माता के तकनीकी विनिर्देशों के आधार पर एक उचित सुरक्षा मार्जिन प्रदान करना चाहिए।
6. पूर्ण दबाव ड्रॉप पर विचार करें
दबाव हानि अकेले नली से नहीं आती है।
कूलिंग लूप में कई हाइड्रोलिक प्रतिबंध हो सकते हैं।
- नली
- फिटिंग
- UQD
- मैनिफोल्ड
- वाल्व
- शीत प्लेट
कुल दबाव ड्रॉप पंप पर रखी हाइड्रोलिक मांग को निर्धारित करता है।
इस कारण से, इंजीनियरों को डेटा उपलब्ध होने पर वास्तविक लक्ष्य प्रवाह दर पर नली दबाव ड्रॉप का मूल्यांकन करना चाहिए।
नली व्यास और हाइड्रोलिक प्रतिरोध के बीच संबंध संबंधित लेख में भी चर्चा की जाती है एआई डेटा सेंटर लिक्विड कूलिंग होसेस के लिए मुख्य आवश्यकताएं क्या हैं?
7. ऑपरेटिंग तापमान रेंज की जाँच करें
तरल शीतलन नली स्टार्टअप, सामान्य ऑपरेशन और शटडाउन के दौरान विभिन्न तापमानों का अनुभव कर सकती है।
महत्वपूर्ण तापमान इनपुट में शामिल हैं:
- न्यूनतम ऑपरेटिंग तापमान
- सामान्य शीतलक तापमान
- अधिकतम ऑपरेटिंग तापमान
- संभावित तापमान सायक्लिंग
तापमान को दबाव और शीतलक रसायन विज्ञान के साथ माना जाना चाहिए।
एक नली जो एक तापमान की स्थिति के तहत अच्छी तरह से प्रदर्शन करती है, को स्वचालित रूप से पूरे तापमान रेंज में समान दबाव क्षमता रखने के लिए नहीं माना जाना चाहिए।
8. लचीलापन और बेंड त्रिज्या का मूल्यांकन करें
सर्वर कूलिंग में लचीली नली का उपयोग करने के मुख्य कारणों में से एक स्थापना लचीलापन है।
एआई सर्वर रैक में जीपीयू, कोल्ड प्लेट, मैनिफोल्ड, केबल और पावर घटकों की घनी व्यवस्था हो सकती है।
एक लचीली नली इन घटकों के आसपास रूटिंग को सरल बना सकती है।
हालांकि, नली को अभी भी अपने निर्दिष्ट न्यूनतम मोड़ त्रिज्या के भीतर रहने की जरूरत है।
एक अत्यधिक तंग मोड़ में एक नली को मजबूर करना आंतरिक मार्ग को विकृत कर सकता है और कनेक्शन पर अतिरिक्त यांत्रिक तनाव डाल सकता है।
9. नली की लंबाई सावधानीपूर्वक विचार करें
नली की लंबाई वास्तविक स्थापना लेआउट से निर्धारित की जानी चाहिए।
एक नली जो बहुत कम है, फिटिंग पर तनाव पैदा कर सकती है।
एक नली जो अनावश्यक रूप से लंबे समय तक होती है, वह रूटिंग जटिलता और अतिरिक्त हाइड्रोलिक प्रतिरोध जोड़ सकती है।
अंतिम लंबाई के लिए अनुमति देना चाहिए:
- सामान्य रूटिंग
- आवश्यक मोड़ त्रिज्या
- उपकरण आंदोलन
- विधानसभा सहिष्णुता
- रखरखाव
10। कनेक्शन प्रकार को कूलिंग आर्किटेक्चर से मिलान करना चाहिए
नली कनेक्शन का केवल एक हिस्सा है।
अंतिम असेंबली ठंडी प्लेटों, कई गुना, CDUs या UQD से जुड़ सकती है।
इसलिए, इंजीनियरों को चयन प्रक्रिया की शुरुआत में कनेक्शन विन्यास को परिभाषित करना चाहिए।
प्रासंगिक मापदंडों में शामिल हो सकते हैं:
- कनेक्शन का आकार
- कनेक्शन प्रकार
- नली आईडी
- फिटिंग
- UQD प्रकार
- उपलब्ध स्थापना स्थान
क्यों UQD चयन नली डिजाइन में शामिल होना चाहिए
आमतौर पर यूक्यूडी का उपयोग किया जाता है जहां सेवा या उपकरण प्रतिस्थापन के दौरान शीतलन लाइनों को डिस्कनेक्ट करने की आवश्यकता होती है।
हालांकि, UQD हाइड्रोलिक पथ का भी हिस्सा है।
इसके आंतरिक प्रवाह मार्ग दबाव ड्रॉप में योगदान कर सकते हैं।
इसलिए, नली और UQD को पूरी तरह से स्वतंत्र घटकों के बजाय कनेक्टेड असेंबली के रूप में माना जाना चाहिए।
एक तरल ठंडा नली विधानसभा निर्दिष्ट करते समय, निम्नलिखित जांच की जानी चाहिए:
- नली संगतता
- UQD संगतता
- प्रवाह की आवश्यकता
- दबाव रेटिंग
- तापमान रेंज
- कनेक्शन आयाम
12. मैकेनिकल पर्यावरण की जाँच करें
डेटा सेंटर कूलिंग होसेस यांत्रिक स्थितियों का अनुभव कर सकते हैं जो स्थिर औद्योगिक नली से अलग हैं।
संभावित कारकों में शामिल हैं:
- दोहराया स्थापना और हटाने
- सर्वर मॉड्यूल का आंदोलन
- आसपास के घटकों के साथ संपर्क करें
- कंपन
- सीमित रूटिंग स्पेस
- बार-बार झुकने
इसलिए नली निर्माण वास्तविक स्थापना वातावरण से मेल खाना चाहिए।
13. फिटिंग क्षेत्र को अनदेखा न करें
एक नली विधानसभा में, कनेक्शन क्षेत्र केंद्रित यांत्रिक भार का अनुभव कर सकता है।
अनुचित रूटिंग फिटिंग के पास झुकने या खींचने वाली ताकतों को बना सकती है।
अच्छा स्थापना अभ्यास से बचना चाहिए:
- तेज फिटिंग के पीछे सीधे झुकता है
- स्थापना के दौरान ट्विस्टिंग
- अत्यधिक अक्षीय खींचने
- मजबूर misalignment
कनेक्शन के लिए अत्यधिक भार को स्थानांतरित किए बिना एक प्राकृतिक मोड़ का पालन करने के लिए एक उचित मार्ग वाली नली में पर्याप्त स्थान होना चाहिए।
14. आवेदन के अनुसार नली सामग्री की तुलना करें
विभिन्न नली सामग्री लचीलापन, तापमान प्रतिरोध, रासायनिक संगतता और यांत्रिक गुणों के विभिन्न संयोजनों की पेशकश कर सकते हैं।
| परिवार | चयन विचार |
|---|---|
| ईपीडीएम | अक्सर पानी आधारित शीतलन अनुप्रयोगों के लिए विचार किया जाता है जहां लचीलापन और स्थायित्व महत्वपूर्ण है। |
| सिलिकॉन | माना जा सकता है कि लचीलापन और तापमान क्षमता महत्वपूर्ण है। |
| फ्लोरोपॉलिमर | यह विचार किया जा सकता है कि विशिष्ट रासायनिक संगतता या स्वच्छता आवश्यकताएं महत्वपूर्ण हैं। |
| अन्य इंजीनियर elastomers | शीतलक, दबाव, तापमान और यांत्रिक आवश्यकताओं के अनुसार चयनित। |
कोई एकल नली सामग्री नहीं है जो प्रत्येक तरल शीतलन प्रणाली के लिए इष्टतम है।
वास्तविक शीतलक और ऑपरेटिंग वातावरण अंतिम सामग्री चयन निर्धारित करना चाहिए।
15. नली निर्माण का मूल्यांकन

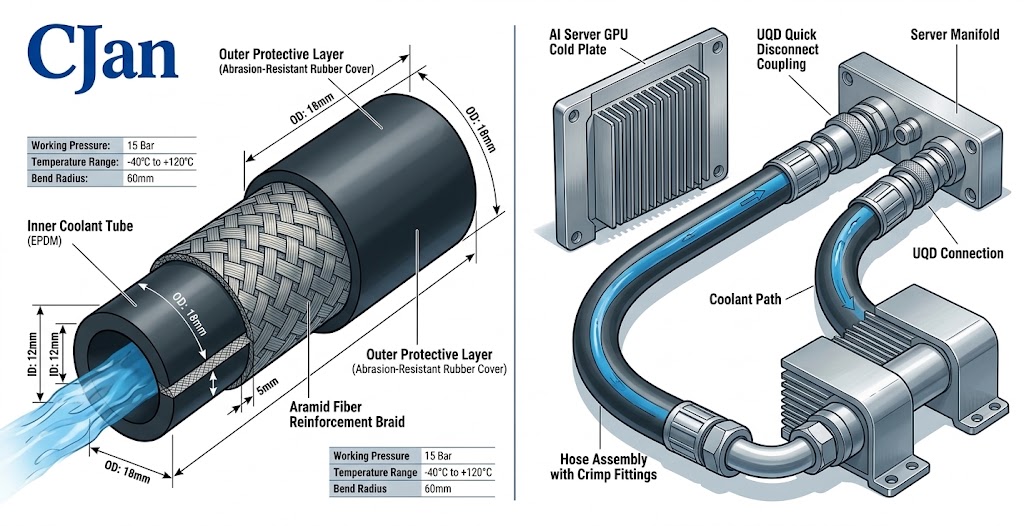

एक तरल ठंडा नली में कई कार्यात्मक परतें हो सकती हैं।
उत्पाद निर्माण के आधार पर, इनमें एक आंतरिक तरल संपर्क परत, सुदृढीकरण परत और बाहरी सुरक्षात्मक परत शामिल हो सकता है।
प्रत्येक परत में एक अलग कार्य हो सकता है।
आंतरिक परत शीतलक संपर्क का प्रबंधन करती है, सुदृढीकरण दबाव और आयामी स्थिरता में योगदान कर सकती है, जबकि बाहरी परत यांत्रिक सुरक्षा प्रदान कर सकती है।
16. विधानसभा स्तर पर रिसाव प्रदर्शन का मूल्यांकन किया जाना चाहिए
रिसाव नियंत्रण तरल शीतलन विश्वसनीयता के लिए मूलभूत है।
एक शीतलन असेंबली में नली शरीर, फिटिंग इंटरफ़ेस, क्रिम्प्ड कनेक्शन और यूक्यूडी सहित कई संभावित रिसाव बिंदु हो सकते हैं।
महत्वपूर्ण अनुप्रयोगों के लिए, परीक्षण केवल नली सामग्री समाप्त विधानसभा के बारे में पर्याप्त जानकारी प्रदान नहीं कर सकती है।
वास्तविक परियोजना आवश्यकताओं के अनुसार पूर्ण नली असेंबली का मूल्यांकन किया जाना चाहिए।
17. सफाई आवश्यकताएं आवेदन पर निर्भर करती हैं
प्रत्येक डेटा सेंटर कूलिंग सिस्टम में समान सफाई आवश्यकताएं नहीं हैं।
कुछ अनुप्रयोग आंतरिक कण नियंत्रण, विनिर्माण अवशेषों या द्रव सफाई पर अधिक जोर दे सकते हैं।
जब सफाई महत्वपूर्ण होती है, तो नली विनिर्माण और हैंडलिंग प्रक्रिया को आपूर्तिकर्ता मूल्यांकन के हिस्से के रूप में माना जाना चाहिए।
18. दीर्घकालिक सामग्री स्थिरता पर विचार करें
तरल शीतलन प्रणाली विस्तारित संचालन के लिए होती है।
इसलिए नली को शीतलक और ऑपरेटिंग वातावरण के लंबे समय तक संपर्क के बाद अपने आवश्यक प्रदर्शन को बनाए रखने की आवश्यकता होती है।
दीर्घकालिक मूल्यांकन में शामिल हो सकते हैं:
- सामग्री स्थिरता
- आयामी परिवर्तन
- कूलेंट संगतता
- यांत्रिक प्रदर्शन
- तापमान जोखिम
प्रत्येक कारक का वास्तविक महत्व शीतलक और सिस्टम डिजाइन पर निर्भर करता है।
19। एक नली चयन चेकलिस्ट बनाएँ
एक संरचित चेकलिस्ट आपूर्तिकर्ता संचार को अधिक कुशल बना सकता है।
| पैरामीटर | सूचना |
|---|---|
| कूलेंट | सटीक शीतलक निर्माण |
| प्रवाह दर | लक्ष्य और अपेक्षित प्रवाह रेंज |
| दबाव | कार्य और अधिकतम दबाव |
| तापमान | न्यूनतम और अधिकतम ऑपरेटिंग तापमान |
| नली आईडी | आवश्यक आंतरिक व्यास |
| लंबाई | समाप्त विधानसभा की लंबाई |
| बेंड त्रिज्या | उपलब्ध रूटिंग स्पेस |
| कनेक्शन | फिटिंग और UQD आवश्यकताओं |
| पर्यावरण | यांत्रिक और स्थापना की स्थिति |
20. जब आप एक प्रबलित तरल शीतलक नली का चयन करना चाहिए?
प्रबलित निर्माण उपयुक्त हो सकता है जब आवेदन को दबाव प्रतिरोध, लचीलापन और यांत्रिक स्थिरता के संयोजन की आवश्यकता होती है।
निर्णय केवल यह सुनिश्चित करने के बजाय वास्तविक दबाव, तापमान और रूटिंग आवश्यकताओं पर आधारित होना चाहिए कि प्रबलित निर्माण हमेशा बेहतर होता है।
अनुप्रयोगों के लिए एक समर्पित तरल शीतलन नली समाधान की आवश्यकता होती है, इंजीनियर समीक्षा कर सकते हैं CJAN LCH लिक्विड कूलिंग नली.
21. CJAN लिक्विड कूलिंग नली विकल्प की तुलना
CJAN कई तरल शीतलन नली विकल्प प्रदान करता है जिसका मूल्यांकन विभिन्न सिस्टम आवश्यकताओं के अनुसार किया जा सकता है।
| उत्पाद | अनुशंसित मूल्यांकन |
|---|---|
| CJAN LCH | आवेदन आवश्यकताओं के अनुसार सामान्य तरल शीतलन नली चयन। |
| CJAN LCH-SD | विशिष्ट प्रणाली आवश्यकताओं के लिए वैकल्पिक तरल शीतलन नली निर्माण। |
| CJAN LCH-SDS | तरल शीतलन अनुप्रयोगों के लिए वैकल्पिक नली विन्यास विशिष्ट निर्माण विशेषताओं की आवश्यकता होती है। |
उत्पाद विनिर्देशों को चयन से पहले वास्तविक शीतलक, दबाव, तापमान, प्रवाह और कनेक्शन आवश्यकताओं के खिलाफ समीक्षा की जानी चाहिए।
क्यों आवेदन डेटा महत्वपूर्ण है जब एक नली का अनुरोध
जब आवेदन की जानकारी पूरी हो जाती है तो एक आपूर्तिकर्ता अधिक उपयोगी सिफारिश प्रदान कर सकता है।
केवल "एक एआई कूलिंग नली" के लिए पूछने के बजाय, जब भी संभव हो, निम्नलिखित जानकारी प्रदान करें:
- कूलेंट नाम और निर्माण
- लक्ष्य प्रवाह दर
- काम का दबाव
- अधिकतम दबाव
- तापमान रेंज
- आवश्यक नली ID
- आवश्यक नली लंबाई
- कनेक्शन प्रकार
- UQD आवश्यकताओं
- स्थापना वातावरण
यह जानकारी नली को पूर्ण शीतलन सर्किट के हिस्से के रूप में मूल्यांकन करने की अनुमति देती है।

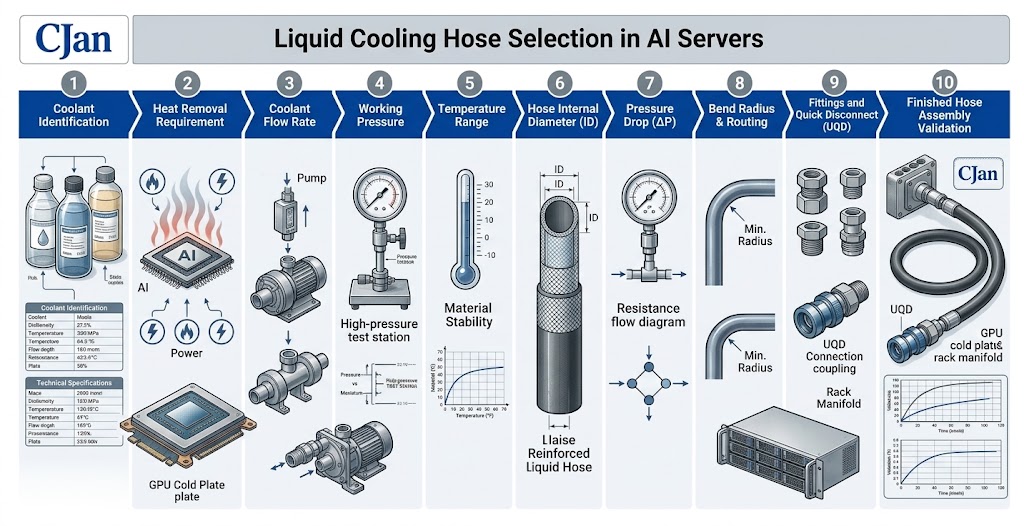

23। एक प्रैक्टिकल AI सर्वर नली चयन प्रक्रिया
यह प्रक्रिया एक आम गलती को रोकने में मदद करती है: पहले नली का चयन करना और बाद में इसके आसपास शीतलन प्रणाली को अनुकूलित करने की कोशिश करना।
24. क्या एक अच्छा AI डाटा सेंटर तरल शीतलक नली बनाता है?
एक उपयुक्त नली हाइड्रोलिक, थर्मल और यांत्रिक प्रदर्शन का संतुलित संयोजन प्रदान करनी चाहिए।
व्यावहारिक शब्दों में, चयन निम्नलिखित शर्तों को पूरा करना चाहिए:
- सामग्री शीतलक के साथ संगत है।
- नली आवश्यक ऑपरेटिंग दबाव का समर्थन करती है।
- नली आवश्यक तापमान रेंज के भीतर काम कर सकती है।
- आंतरिक व्यास आवश्यक शीतलक प्रवाह का समर्थन करता है।
- दबाव ड्रॉप सिस्टम के लिए स्वीकार्य है।
- नली उपलब्ध स्थान के भीतर रूट किया जा सकता है।
- न्यूनतम मोड़ त्रिज्या का सम्मान किया जा सकता है।
- कनेक्शन चयनित फिटिंग और UQD से मेल खाता है।
- तैयार असेंबली आवश्यक रिसाव प्रदर्शन को पूरा कर सकती है।
25। CJAN तरल शीतलक नली समाधान
CJAN तरल शीतलन अनुप्रयोगों के लिए नली उत्पादों को विकसित और आपूर्ति करता है, जिसमें LCH, LCH-SD और LCH-SDS उत्पाद परिवार शामिल हैं।
समर्पित CJAN लिक्विड कूलिंग सॉल्यूशन पृष्ठ कंपनी के तरल शीतलन अनुप्रयोग फोकस का अवलोकन प्रदान करता है।
वर्तमान LCH उत्पाद के लिए, जाएं CJAN LCH लिक्विड कूलिंग नली.
अतिरिक्त नली विन्यास के लिए, इंजीनियर भी समीक्षा कर सकते हैं CJAN LCH-SD और CJAN LCH-SDS.
अंतिम उत्पाद चयन वास्तविक अनुप्रयोग स्थितियों और नवीनतम तकनीकी विनिर्देशों पर आधारित होना चाहिए।
निष्कर्ष
एआई सर्वर के लिए एक तरल शीतलन नली का चयन नली के बजाय शीतलन प्रणाली के साथ शुरू होना चाहिए।
कूलेंट संगतता, प्रवाह दर, दबाव, तापमान, आंतरिक व्यास, दबाव ड्रॉप, लचीलापन, मोड़ त्रिज्या, नली की लंबाई और कनेक्शन विन्यास सभी अंतिम चयन को प्रभावित करते हैं।
यूक्यूडी और फिटिंग को भी माना जाना चाहिए क्योंकि वे एक ही हाइड्रोलिक और मैकेनिकल असेंबली का हिस्सा बनाते हैं।
एआई डेटा सेंटर परियोजनाओं के लिए, सबसे विश्वसनीय दृष्टिकोण पहले ऑपरेटिंग स्थितियों को परिभाषित करना है और फिर नली निर्माण का चयन करना है जो उन आवश्यकताओं को संतुष्ट करता है।
CJAN की तरल शीतलन नली पोर्टफोलियो विभिन्न शीतलन प्रणाली आवश्यकताओं के मूल्यांकन के लिए LCH, LCH-SD और LCH-SDS विकल्प प्रदान करता है।
परियोजना-विशिष्ट नली चयन के लिए, शीतलक, प्रवाह दर, दबाव, तापमान, आयाम और कनेक्शन आवश्यकताओं को प्रदान करना सबसे प्रभावी प्रारंभिक बिंदु है।
