तरल शीतलक नली दबाव ड्रॉप: एआई डेटा सेंटर में इसे कैसे गणना और नियंत्रित करें

एक एआई डेटा सेंटर शीतलन प्रणाली में, नली अपेक्षाकृत सरल घटक की तरह दिख सकती है। एक हाइड्रोलिक परिप्रेक्ष्य से, हालांकि, हर नली शीतलक प्रवाह के प्रतिरोध को जोड़ती है।

यह प्रतिरोध तब महत्वपूर्ण हो जाता है जब एकाधिक hoses, फिटिंग्स, UQDs, कई गुना और ठंडे प्लेटों को उसी कूलिंग लूप में जोड़ा जाता है।

यदि दबाव ड्रॉप अपेक्षित से अधिक है, तो पंप को आवश्यक प्रवाह को बनाए रखने के लिए उच्च दबाव पर काम करने की आवश्यकता हो सकती है। एक घनी आबादी वाले एआई रैक में, व्यक्तिगत घटकों में भी अपेक्षाकृत छोटे दबाव नुकसान तब महत्वपूर्ण हो सकते हैं जब वे पूरे सिस्टम में दोहराया जाता है।

यह लेख नली दबाव ड्रॉप को प्रभावित करने वाले मुख्य कारकों को बताता है और कैसे इंजीनियर एआई सर्वर तरल शीतलन प्रणाली डिजाइन के दौरान उनका मूल्यांकन कर सकते हैं।

एआई डेटा सेंटर तरल शीतलन के मूल संचालन सिद्धांत के लिए, देखें एआई डेटा सेंटर में तरल शीतलक कार्य कैसे करता है?.

1. एक तरल शीतलक नली में दबाव ड्रॉप क्या है?

दबाव ड्रॉप तरल दबाव में कमी है क्योंकि शीतलक प्रवाह पथ के माध्यम से चलता है।

एक तरल ठंडा नली में, दबाव खो जाता है क्योंकि चलती शीतलक नली की दीवार से प्रतिरोध का अनुभव करता है और प्रवाह पथ में परिवर्तन से होता है।

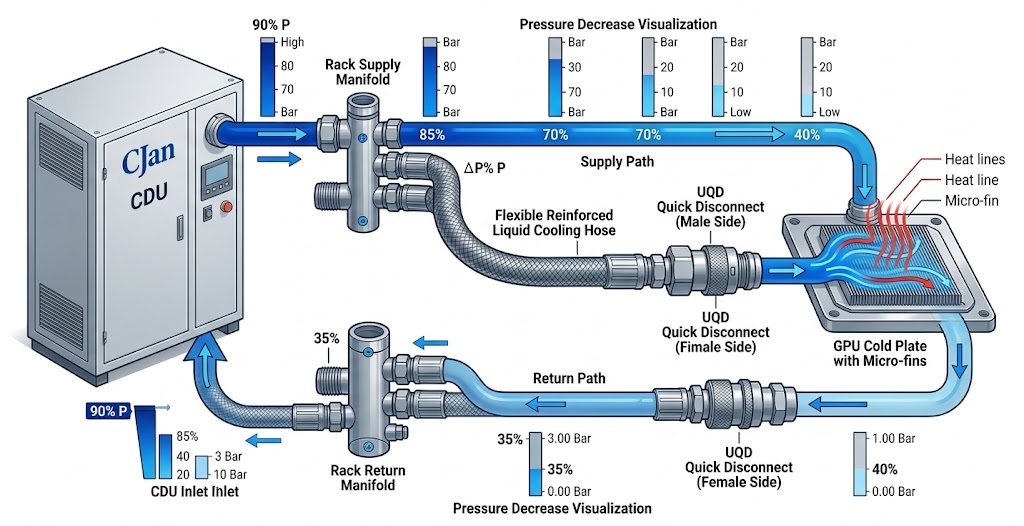

एक सरलीकृत शीतलन पाश के लिए, हाइड्रोलिक पथ इस तरह दिख सकता है:

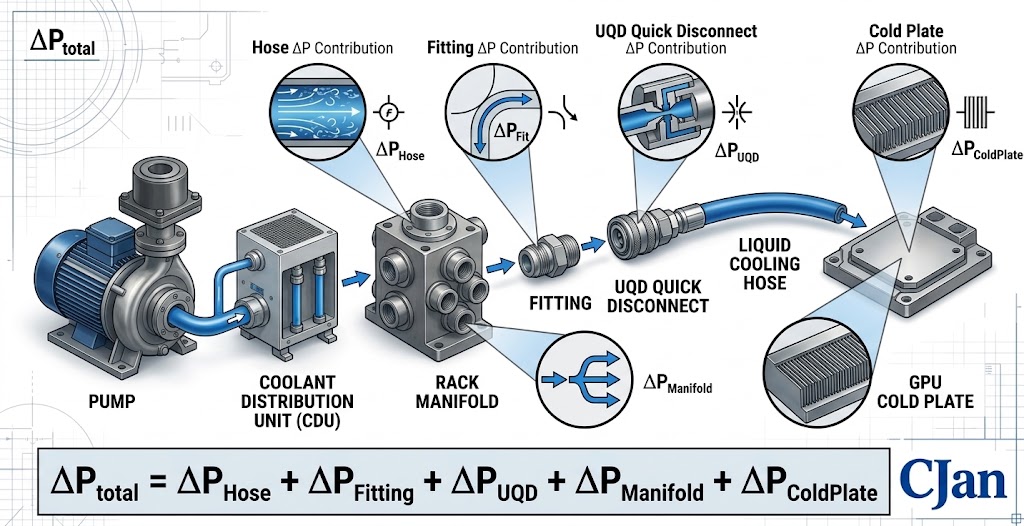

इस पथ में प्रत्येक घटक कुल दबाव हानि में योगदान कर सकता है।

इसलिए, एक पृथक विनिर्देश के बजाय नली दबाव ड्रॉप का मूल्यांकन पूर्ण हाइड्रोलिक प्रणाली के हिस्से के रूप में किया जाना चाहिए।

2. क्यों एआई डेटा सेंटर कूलिंग में दबाव ड्रॉप मामले

एआई सर्वर को उच्च प्रदर्शन प्रोसेसर और त्वरक द्वारा उत्पन्न थर्मल लोड के कारण पर्याप्त शीतलक प्रवाह की आवश्यकता हो सकती है।

चूंकि शीतलक प्रवाह बढ़ता है, हाइड्रोलिक प्रतिरोध आम तौर पर अधिक महत्वपूर्ण हो जाता है।

शीतलन प्रणाली को इलेक्ट्रॉनिक घटकों से गर्मी की आवश्यक मात्रा को दूर करने के लिए पर्याप्त प्रवाह प्रदान करना चाहिए।

यदि सर्किट में अत्यधिक दबाव हानि मौजूद है, तो पंप को उस प्रवाह को बनाए रखने के लिए अतिरिक्त दबाव प्रदान करना चाहिए।

इसका मतलब यह नहीं है कि सबसे बड़ा आंतरिक व्यास वाला नली हमेशा सबसे अच्छा विकल्प है। नली व्यास, सिस्टम प्रवाह, उपलब्ध स्थान, कनेक्शन आकार और दबाव ड्रॉप आवश्यकताओं को एक साथ माना जाना चाहिए।

3. तरल शीतलक नली दबाव ड्रॉप क्या है?

कई चर एक नली के दबाव नुकसान को प्रभावित करते हैं।

• कूलेंट प्रवाह दर
• नली आंतरिक व्यास
• नली की लंबाई
• कूलेंट चिपचिपाहट
• कूलेंट घनत्व
• आंतरिक सतह विशेषताओं
• फ्लो पथ ज्यामिति
• झुकना और रूटिंग
• कनेक्शन डिजाइन

इन कारकों में, प्रवाह दर, आंतरिक व्यास और नली की लंबाई अक्सर विशेष रूप से महत्वपूर्ण होती है जब नली विन्यास की तुलना होती है।

4. फ्लो रेट एक प्रत्यक्ष प्रभाव है

जब अधिक शीतलक को उसी नली से गुजरना पड़ता है, तो द्रव वेग बढ़ जाता है।

उच्च वेग आम तौर पर हाइड्रोलिक प्रतिरोध को बढ़ाता है।

यही कारण है कि एक नली जो अपेक्षाकृत कम प्रवाह दर पर पर्याप्त रूप से प्रदर्शन करती है, शीतलन प्रणाली उच्च प्रवाह दर पर काम करने पर काफी बड़ा दबाव ड्रॉप बना सकती है।

इस कारण से निर्माताओं को आदर्श रूप से परिभाषित प्रवाह की स्थिति पर दबाव ड्रॉप जानकारी प्रदान करनी चाहिए, बल्कि केवल एक नाममात्र नली रेटिंग प्रदान करना चाहिए।

5. क्यों नली आंतरिक व्यास मामलों

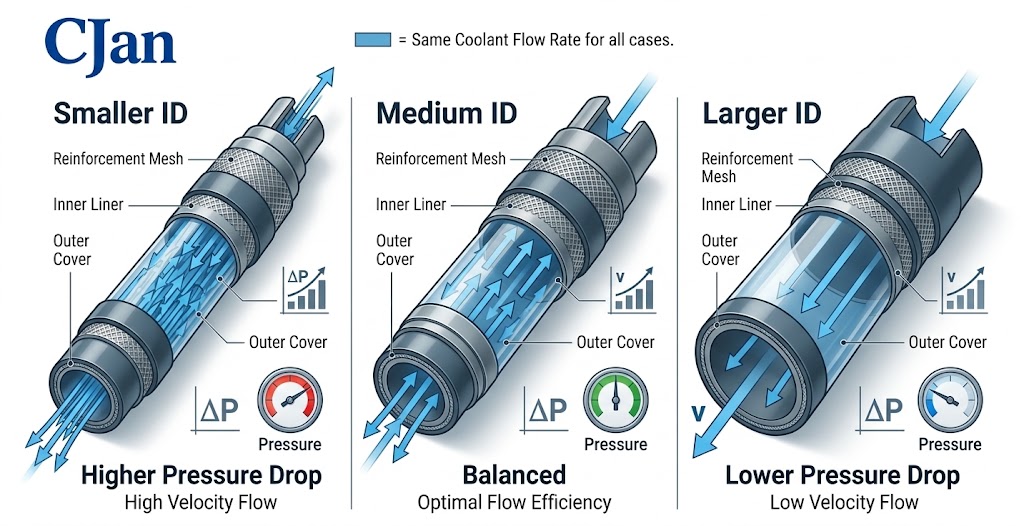

आंतरिक व्यास हाइड्रोलिक प्रदर्शन के लिए सबसे महत्वपूर्ण नली आयामों में से एक है।

एक ही शीतलक प्रवाह के लिए, उच्च तरल वेग में एक छोटा आंतरिक मार्ग परिणाम होता है।

एक बड़ा आंतरिक मार्ग वेग और हाइड्रोलिक प्रतिरोध को कम कर सकता है, हालांकि यह विधानसभा के भौतिक आकार को बढ़ा सकता है।

यह विशेष रूप से महत्वपूर्ण है जब कूलिंग लूप अपेक्षाकृत उच्च प्रवाह दर का उपयोग करता है।

6. नली की लंबाई भी दबाव हानि के लिए योगदान देता है

लंबे नली रन आम तौर पर एक ही नली निर्माण और आंतरिक व्यास के छोटे रनों की तुलना में अधिक घर्षण प्रतिरोध बनाते हैं।

एआई रैक में, अंतर एक नली के लिए छोटा दिखाई दे सकता है। हालांकि, एक प्रणाली में एकाधिक आपूर्ति और वापसी नली हो सकती है।

इसलिए कुल हाइड्रोलिक प्रभाव को पूरे सर्किट में माना जाना चाहिए।

नली की लंबाई को सही रूटिंग और रखरखाव पहुंच के लिए काफी लंबे समय तक रखा जाना चाहिए, लेकिन अनावश्यक अतिरिक्त लंबाई से बचा जाना चाहिए।

7. कूलेंट गुण दबाव ड्रॉप को प्रभावित करते हैं

दबाव ड्रॉप का सही मूल्यांकन नहीं किया जा सकता है।

विभिन्न शीतलकों में विभिन्न चिपचिपाहट और घनत्व विशेषताएं हो सकती हैं।

ये गुण नली के अंदर हाइड्रोलिक व्यवहार को प्रभावित करते हैं।

उदाहरण के लिए, एक पानी आधारित शीतलक और एक शीतलक जिसमें ग्लिसोल की उच्च सांद्रता होती है, तब भी अलग-अलग व्यवहार कर सकती है जब वे समान नाममात्र प्रवाह दर पर समान नली के माध्यम से बहती हैं।

8. तापमान हाइड्रोलिक स्थितियों को बदल सकता है

कूलेंट गुण तापमान के साथ बदल सकते हैं।

चूंकि तापमान के साथ चिपचिपाहट भिन्न हो सकती है, इसलिए कूलिंग लूप का दबाव-ड्रॉप व्यवहार ऑपरेटिंग स्थितियों के बीच भी बदल सकता है।

यह एक कारण है कि दबाव ड्रॉप डेटा को एप्लिकेशन की वास्तविक तापमान सीमा के साथ एक साथ व्याख्या की जानी चाहिए।

9. क्या बेंड दबाव ड्रॉप बढ़ाते हैं?

हाँ। प्रवाह दिशा में परिवर्तन अतिरिक्त हाइड्रोलिक प्रतिरोध का योगदान कर सकते हैं।

कई मोड़ों के साथ रूट की गई एक नली इसलिए समान नाममात्र लंबाई की सीधी नली से एक अलग दबाव ड्रॉप व्यवहार हो सकता है।

व्यवहार में, इंजीनियरों को बीच में अंतर होना चाहिए:

• नली की लंबाई के साथ घर्षण हानि
• मोड़ के कारण अतिरिक्त प्रतिरोध
• फिटिंग के कारण प्रतिबंध
• UQD के कारण प्रतिबंध

रूटिंग को नली के निर्दिष्ट न्यूनतम मोड़ त्रिज्या का भी सम्मान करना चाहिए।

नली रूटिंग और चयन की व्यापक चर्चा के लिए, देखें एआई सर्वर के लिए सही तरल शीतलक नली कैसे चुनें.

10। UQDs कुल दबाव ड्रॉप में योगदान कर सकते हैं

कई सर्विसेबल लिक्विड कूलिंग सिस्टम में, UQD का उपयोग उपकरण कनेक्शन और डिस्कनेक्टेशन को सरल बनाने के लिए किया जाता है।

हालांकि, एक UQD हाइड्रोलिक पथ का हिस्सा है।

इसके आंतरिक मार्ग और प्रवाह ज्यामिति दबाव हानि में योगदान कर सकते हैं।

इसका मतलब यह है कि कनेक्शन हार्डवेयर को अनदेखा करते समय इंजीनियरों को नली का मूल्यांकन करने से बचना चाहिए।

विभिन्न नली विधानसभाओं की तुलना करते समय, पूर्ण प्रवाह पथ अकेले नली की तुलना में अधिक उपयोगी इंजीनियरिंग संदर्भ प्रदान करता है।

11. नली फिटिंग गणना में शामिल होना चाहिए

एक नली विधानसभा में आम तौर पर एक या दोनों सिरों पर फिटिंग या कनेक्शन घटक होते हैं।

इन घटकों की आंतरिक ज्यामिति अतिरिक्त प्रतिरोध बना सकती है।

इसलिए मामूली रूप से बड़ी नली में अभी भी एक अपेक्षाकृत प्रतिबंधात्मक प्रवाह पथ हो सकता है यदि कनेक्शन घटकों में एक छोटा आंतरिक मार्ग होता है।

जब दबाव ड्रॉप महत्वपूर्ण होता है, तो इंजीनियरों को फिटिंग और यूक्यूडी के माध्यम से नली आईडी से पूर्ण कनेक्शन पथ की जांच करनी चाहिए।

12. दबाव ड्रॉप और पंप चयन कनेक्टेड हैं

पंप को आवश्यक प्रवाह दर को बनाए रखते हुए कूलिंग सर्किट के हाइड्रोलिक प्रतिरोध को दूर करने के लिए पर्याप्त दबाव प्रदान करना चाहिए।

एक सरल संबंध के रूप में व्यक्त किया जा सकता है:

वास्तविक पंप चयन प्रक्रिया अधिक विस्तृत है और पूर्ण शीतलन वास्तुकला पर निर्भर करती है।

फिर भी, अनावश्यक हाइड्रोलिक प्रतिरोध को कम करने से समग्र प्रणाली को प्रबंधित करना आसान हो सकता है।

क्यों एक बड़ा नली हमेशा सर्वश्रेष्ठ उत्तर नहीं है

यह केवल नली व्यास को बढ़ाकर दबाव ड्रॉप चिंताओं को हल करने के लिए प्रलोभन है।

यह दृष्टिकोण कुछ स्थितियों में काम कर सकता है, लेकिन यह हमेशा व्यावहारिक नहीं है।

एक बड़ी नली की आवश्यकता हो सकती है:

• बड़ा फिटिंग
• बड़ा UQD
• अधिक स्थापना स्थान
• बड़े रूटिंग त्रिज्या
• विभिन्न कई गुना बंदरगाहों

इसलिए, इंजीनियरिंग उद्देश्य आम तौर पर हाइड्रोलिक प्रदर्शन और भौतिक एकीकरण के बीच उचित संतुलन ढूंढना है।

14. दबाव ड्रॉप को बेंड त्रिज्या के साथ विचार किया जाना चाहिए

एक नली को उपलब्ध रैक स्पेस में अत्यधिक झुकने या किंकने के बिना फिट करने की आवश्यकता होती है।

एक बहुत ही तंग रूटिंग कॉन्फ़िगरेशन प्रभावी प्रवाह मार्ग को बदल सकता है।

इसलिए, जब भी संभव हो तो दबाव ड्रॉप मूल्यांकन को इच्छित स्थापना विन्यास पर किया जाना चाहिए।

व्यावहारिक चयन प्रक्रिया में हाइड्रोलिक और यांत्रिक आवश्यकताओं दोनों शामिल होना चाहिए।

15. दबाव रेटिंग और दबाव ड्रॉप विभिन्न विनिर्देशों हैं

ये दो विनिर्देश कभी-कभी भ्रमित होते हैं।

दबाव रेटिंग दबाव का वर्णन करता है कि नली को निर्दिष्ट परिस्थितियों में सामना करने के लिए डिज़ाइन किया गया है।

दबाव ड्रॉप दबाव हानि है कि ठंडक नली के माध्यम से प्रवाह के रूप में होता वर्णन करता है।

एक नली में एक उच्च दबाव रेटिंग हो सकती है जबकि अभी भी किसी विशेष प्रवाह दर पर वांछित की तुलना में अधिक दबाव हानि पैदा कर सकती है।

16. कैसे इंजीनियर विभिन्न नली आकार की तुलना कर सकते हैं

जब नली के आकार का मूल्यांकन किया जाता है, तो प्रत्येक उम्मीदवार के लिए समान परिचालन स्थितियों का उपयोग करें।

एक उपयोगी तुलना निम्नलिखित चर को सुसंगत रखना चाहिए:

• कूलेंट
• शीतलक तापमान
• प्रवाह दर
• नली की लंबाई
• कनेक्शन विन्यास

इसके बाद परिणामी दबाव ड्रॉप डेटा की तुलना अधिक अर्थपूर्ण रूप से की जा सकती है।

17. एक प्रैक्टिकल प्रेशर-ड्रॉप मूल्यांकन प्रक्रिया

यह दृष्टिकोण एक घटक को अनुकूलित करने के जोखिम को कम करता है जबकि कूलिंग लूप में कहीं और एक अप्रयुक्त प्रतिबंध पैदा करता है।

18. कैसे दबाव ड्रॉप एआई रैक घनत्व से संबंधित है

चूंकि एआई कंप्यूटिंग सिस्टम अधिक घनी एकीकृत हो जाते हैं, कूलिंग आर्किटेक्चर अधिक जटिल हो सकता है।

अधिक प्रोसेसर, कोल्ड प्लेट और कनेक्शन बिंदुओं को अतिरिक्त शीतलक पथ की आवश्यकता हो सकती है।

यह कुल हाइड्रोलिक प्रतिरोध में योगदान करने वाले घटकों की संख्या को बढ़ा सकता है।

उच्च घनत्व शीतलन प्रणाली के लिए, दबाव ड्रॉप प्रबंधन प्रणाली स्तर डिजाइन का एक महत्वपूर्ण हिस्सा बन जाता है।

19. दबाव ड्रॉप सिस्टम स्तर पर मूल्यांकन किया जाना चाहिए

एक नली आपूर्तिकर्ता निर्दिष्ट परीक्षण स्थितियों के तहत किसी विशेष नली के लिए दबाव ड्रॉप जानकारी प्रदान कर सकता है।

यह जानकारी उपयोगी है, लेकिन यह पूरे कूलिंग लूप के दबाव के नुकसान का प्रतिनिधित्व नहीं करता है।

सिस्टम स्तर के मूल्यांकन में निम्न शामिल होना चाहिए:

• सीडीयू
• मैनिफोल्ड
• आपूर्ति नली
• UQD
• फिटिंग
• शीत प्लेट
• वापसी नली
• अन्य प्रवाह प्रतिबंध

यह भेद एक वास्तविक AI रैक डिजाइन में घटक डेटा का अनुवाद करते समय महत्वपूर्ण है।

क्या डेटा एक नली आपूर्तिकर्ता से अनुरोध किया जाना चाहिए?

जब दबाव ड्रॉप एक महत्वपूर्ण डिजाइन पैरामीटर है, तो इंजीनियरों को आपूर्तिकर्ता की परीक्षण स्थितियों को पुन: उत्पन्न करने या व्याख्या करने के लिए पर्याप्त जानकारी का अनुरोध करना चाहिए।

उपयोगी जानकारी में शामिल हैं:

• नली आंतरिक व्यास
• टेस्ट की लंबाई
• कूलेंट परीक्षण के लिए इस्तेमाल किया
• शीतलक तापमान
• प्रवाह दर
• दबाव ड्रॉप परिणाम
• कनेक्शन विन्यास

परीक्षण की स्थिति के बिना, एक दबाव ड्रॉप संख्या सीधे अन्य शीतलन प्रणाली पर लागू होना मुश्किल हो सकता है।

21। CJAN तरल शीतलक नली विकल्प

CJAN कई तरल शीतलन नली विन्यास प्रदान करता है जिसका मूल्यांकन सिस्टम आवश्यकताओं के अनुसार किया जा सकता है।

वर्तमान CJAN LCH लिक्विड कूलिंग नली तरल शीतलन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां इंजीनियरों को हाइड्रोलिक, थर्मल और यांत्रिक आवश्यकताओं पर विचार करने की आवश्यकता होती है।

अन्य विन्यास में शामिल हैं CJAN LCH-SD और CJAN LCH-SDS.

उत्पाद चयन वास्तविक शीतलक, दबाव, तापमान, प्रवाह दर, आयाम और कनेक्शन आवश्यकताओं पर आधारित होना चाहिए।

22। नली चयन के साथ दबाव-ड्रॉप विश्लेषण कनेक्ट करना

नली पहले से ही चुना गया है के बाद प्रदर्शन एक पृथक गणना के रूप में दबाव ड्रॉप का इलाज नहीं किया जाना चाहिए।

इसे प्रारंभिक नली चयन प्रक्रिया के दौरान शामिल किया जाना चाहिए।

व्यापक चयन ढांचे में शामिल है एआई सर्वर के लिए सही तरल शीतलक नली कैसे चुनें.

यह प्रक्रिया शीतलक संगतता, प्रवाह, दबाव, तापमान, नली आयाम, त्रिज्या मोड़, यांत्रिक वातावरण और UQD आवश्यकताओं को एक साथ मानता है।

23। एक असली तरल शीतलक नली विधानसभा में दबाव ड्रॉप

समाप्त नली असेंबली नली की एक सरल सीधी लंबाई से अलग-अलग व्यवहार कर सकती है।

उदाहरण के लिए, एक विशिष्ट विधानसभा में शामिल हो सकते हैं:

प्रत्येक अनुभाग अंतिम हाइड्रोलिक परिणाम को प्रभावित कर सकता है।

इस कारण से, प्रोटोटाइप या विधानसभा स्तर परीक्षण मूल्यवान हो सकता है जब शीतलन प्रणाली में सख्त हाइड्रोलिक आवश्यकताएं होती हैं।

24. दबाव-ड्रॉप मूल्यांकन में पांच आम गलतियाँ

मिस्टेक 1: केवल नली व्यास पर ही देखना

व्यास के मामले, लेकिन यह पूरे हाइड्रोलिक पथ का वर्णन नहीं करता है।

मिस्टेक 2: फ्लो रेट की पहचान करना

परिभाषित प्रवाह की स्थिति के बिना दबाव ड्रॉप डेटा की व्याख्या करना मुश्किल है।

3: यूक्यूडी की पहचान करना

UQD प्रवाह पथ का हिस्सा हैं और अतिरिक्त प्रतिरोध का योगदान कर सकते हैं।

Mistake 4: कूलेंट तापमान की पहचान करना

कूलेंट गुण तापमान के साथ भिन्न हो सकते हैं, जो हाइड्रोलिक व्यवहार को प्रभावित करते हैं।

Mistake 5: केवल एक सीधी नली का मूल्यांकन

अंतिम स्थापना में मोड़, फिटिंग और कनेक्शन घटक हो सकते हैं जो वास्तविक दबाव हानि को बदल देते हैं।

25. एक साधारण डिजाइन चेकलिस्ट

निष्कर्ष

तरल शीतलन नली दबाव ड्रॉप एआई डेटा सेंटर कूलिंग में एक सिस्टम-स्तर पर विचार है।

प्रवाह दर, नली आंतरिक व्यास, नली की लंबाई, शीतलक गुण, तापमान, मोड़, फिटिंग और UQD सभी शीतलन सर्किट के हाइड्रोलिक प्रतिरोध को प्रभावित कर सकते हैं।

इसलिए सबसे उपयोगी दृष्टिकोण पूर्ण शीतलक पथ का मूल्यांकन करने के बजाय केवल दबाव रेटिंग या नाममात्र आकार पर आधारित एक नली का चयन करने के लिए है।

एआई सर्वर शीतलन परियोजनाओं के लिए, CJAN LCH, LCH-SD और LCH-SDS तरल शीतलन नली विन्यास प्रदान करता है जिसका मूल्यांकन विशिष्ट अनुप्रयोग आवश्यकताओं के खिलाफ किया जा सकता है।

एक नली सिफारिश का अनुरोध करते समय, शीतलक, प्रवाह दर, दबाव, तापमान, नली आयाम और कनेक्शन विन्यास प्रदान करने के लिए आपूर्तिकर्ता को इंजीनियरिंग मूल्यांकन के लिए बहुत मजबूत आधार देता है।

अधिक जानकारी के लिए, जाएं CJAN लिक्विड कूलिंग सॉल्यूशन पृष्ठ या समीक्षा CJAN LCH लिक्विड कूलिंग नली.
