GLOBALएआई डेटा सेंटर सिस्टम में तरल शीतलक नली रिसाव को कैसे रोकें
एक तरल ठंडा AI डेटा केंद्र में, एक नली लीक एक रखरखाव मुद्दा से अधिक है।
कूलेंट कनेक्शन सर्वर, कोल्ड प्लेट्स, मैनिफोल्ड्स, CDUs और अन्य संवेदनशील उपकरणों के करीब स्थित हो सकता है। इसलिए एक छोटा सा रिसाव एक परिचालन समस्या पैदा कर सकता है यदि इसे जल्दी पता नहीं लगाया जाता है और तुरंत संबोधित किया जाता है।
रिसाव की रोकथाम नली स्थापित होने से पहले अच्छी तरह से शुरू होती है। सामग्री चयन, नली निर्माण, कनेक्शन डिजाइन, रूटिंग, स्थापना और सत्यापन सभी को खेलने के लिए एक भूमिका होती है।
नली विश्वसनीयता की व्यापक चर्चा के लिए, देखें एआई डेटा सेंटर में दबाव और तापमान प्रभावित तरल शीतलक नली विश्वसनीयता.
1. क्यों लीकेज एआई डाटा सेंटर में एक गंभीर चिंता है
तरल शीतलन गर्मी पैदा करने वाले घटकों के लिए सीधे शीतलक लाता है। यह पारंपरिक एयर कूलिंग की तुलना में अधिक प्रत्यक्ष थर्मल पथ बनाता है, लेकिन यह सर्वर पर्यावरण में द्रव कनेक्शन भी पेश करता है।
शीतलन वास्तुकला के आधार पर, लचीला hoses ठंडी प्लेटों, कई गुना, वितरण इकाइयों और त्वरित डिस्कनेक्ट घटकों को जोड़ सकती है।
इसलिए रिसाव की रोकथाम समग्र शीतलन प्रणाली विश्वसनीयता का हिस्सा है।

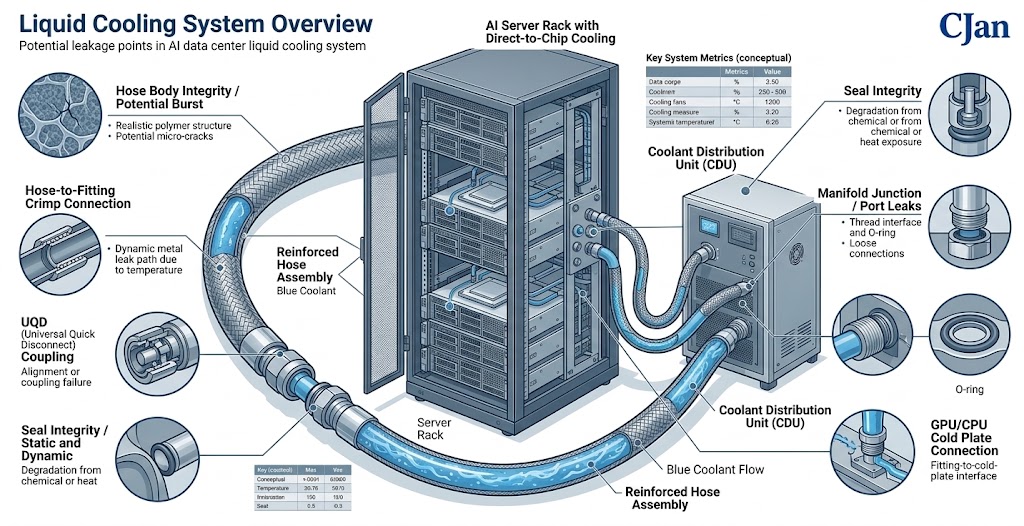

2. जहां एक तरल शीतलन प्रणाली लीक हो सकता है?
एक लीक आवश्यक रूप से नली ट्यूब से ही उत्पन्न नहीं होता है।
संभावित रिसाव स्थानों में शामिल हैं:
- नली शरीर
- नली से फिटिंग कनेक्शन
- फिटिंग कनेक्शन
- सील या ओ-रिंग
- UQD कनेक्शन
- मैनिफोल्ड इंटरफ़ेस
- शीत प्लेट कनेक्शन
3. सही नली सामग्री के साथ शुरू
सामग्री चयन दीर्घकालिक नली समस्याओं को रोकने में पहला कदम है।
नली भीतरी परत शीतलक इस्तेमाल किया जा रहा है और इच्छित तापमान रेंज के लिए उपयुक्त होना चाहिए।
सामग्री संगतता अकेले तापमान प्रतिरोध से निर्धारित नहीं किया जाना चाहिए।
में चर्चा कैसे कूलेंट संगतता एआई डाटा सेंटर के लिए तरल शीतलक नली चयन को प्रभावित करता है, वास्तविक शीतलक निर्माण और जोखिम की स्थिति पर विचार किया जाना चाहिए।
4. ऑपरेटिंग दबाव की पुष्टि करें
प्रत्येक तरल ठंडा नली को आवेदन की वास्तविक दबाव आवश्यकताओं के अनुसार चुना जाना चाहिए।
सामान्य परिचालन दबाव, अधिकतम दबाव और संभावित दबाव उतार-चढ़ाव सभी पर विचार किया जाना चाहिए।
दोहराया दबाव साइकिल चालन नली और कनेक्शन पर अतिरिक्त तनाव डाल सकते हैं।
5. तापमान भी मामले
तापमान नली सामग्री और शीतलक दोनों को प्रभावित करता है।
नली सामान्य ऑपरेटिंग तापमान के साथ-साथ अपेक्षित अधिकतम स्थिति के लिए उपयुक्त होना चाहिए।
थर्मल साइकलिंग को यह भी माना जाना चाहिए कि शीतलन प्रणाली बार-बार तापमान परिवर्तन का अनुभव करती है।
अलग विशेषताओं के बजाय दबाव और तापमान का मूल्यांकन किया जाना चाहिए।
6. सही नली निर्माण का उपयोग करें
एक तरल ठंडा नली में कई कार्यात्मक परतें हो सकती हैं।
आंतरिक परत शीतलक संपर्क को संभालती है, जबकि सुदृढीकरण यांत्रिक शक्ति प्रदान करने में मदद करती है और बाहरी परत पर्यावरण संरक्षण प्रदान करती है।
निर्माण उद्देश्य प्रणाली के दबाव, तापमान और यांत्रिक आवश्यकताओं से मेल होना चाहिए।
7. सही नली व्यास का चयन करें
नली का व्यास आम तौर पर आवश्यक प्रवाह और हाइड्रोलिक प्रदर्शन के अनुसार चुना जाता है।
एक अनुपयुक्त नली व्यास दबाव हानि को बढ़ा सकता है और सिस्टम ऑपरेशन को प्रभावित कर सकता है।
आकार देने की विस्तृत चर्चा के लिए, देखें एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें.
8. नली से फिटिंग कनेक्शन पर ध्यान देना
लचीला नली और फिटिंग के बीच संबंध विधानसभा के सबसे महत्वपूर्ण क्षेत्रों में से एक है।
कनेक्शन विधि नली निर्माण, फिटिंग डिजाइन और आवेदन आवश्यकताओं के लिए उपयुक्त होना चाहिए।
उपयुक्त दबाव क्षमता के साथ एक नली अभी भी रिसाव का अनुभव कर सकती है यदि कनेक्शन अनुचित रूप से इकट्ठा हो।
9. UQD कनेक्शनों को सावधानीपूर्वक स्थापना की आवश्यकता है
UQD रखरखाव के दौरान शीतलन घटकों को डिस्कनेक्ट करने का एक व्यावहारिक तरीका प्रदान करता है।
हालांकि, प्रत्येक डिस्कनेक्टेबल कनेक्शन एक इंटरफ़ेस पेश करता है जिसे ठीक से स्थापित और बनाए रखने की आवश्यकता होती है।
UQD नली विधानसभा और शीतलक के साथ संगत होना चाहिए, और कनेक्शन लागू निर्माता के निर्देशों के अनुसार किया जाना चाहिए।

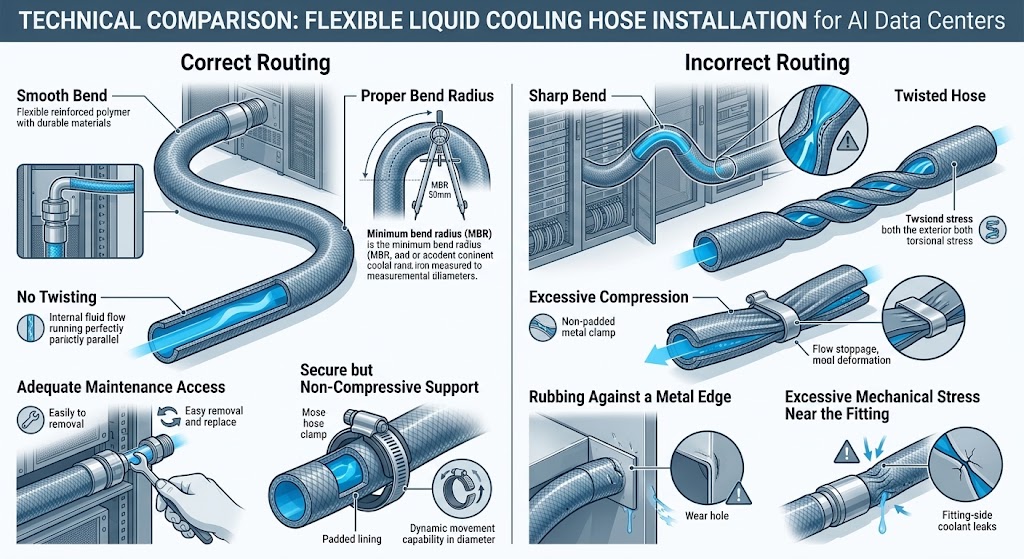

10। स्थिति में एक नली को मजबूर न करें
स्थापना ज्यामिति नली विश्वसनीयता पर प्रत्यक्ष प्रभाव हो सकता है।
एक नली को एक कनेक्शन तक पहुंचने के लिए एक अत्यधिक तंग मोड़ में घुमाया या मजबूर नहीं होना चाहिए।
जबरन रूटिंग नली शरीर या कनेक्शन क्षेत्र में अनावश्यक यांत्रिक तनाव पैदा कर सकता है।
11. आवश्यक बेंड त्रिज्या का निरीक्षण करें
लचीले hoses को मोड़ने के लिए डिज़ाइन किया गया है, लेकिन प्रत्येक निर्माण की सीमा सीमित है।
अत्यधिक झुकने नली को विकृत कर सकते हैं और असेंबली के भीतर तनाव बढ़ा सकते हैं।
स्थापना के दौरान, नली को उचित मोड़ त्रिज्या बनाए रखना चाहिए और इसे तेजी से मोड़ना नहीं चाहिए।
12. नली को घुमाने से बचें
झुकने और मोड़ समान आंदोलन नहीं हैं।
एक नली को कभी-कभी एक मोड़ के माध्यम से रूट किया जा सकता है जबकि एक तटस्थ अभिविन्यास में शेष रहता है। नली को अपने अक्ष के चारों ओर मोड़ने से अतिरिक्त यांत्रिक तनाव हो सकता है।
जहां संभव हो, स्थापना को नली को टॉर्सनल लोडिंग के बिना प्राकृतिक पथ का पालन करने की अनुमति देनी चाहिए।
13. बाह्य क्षति को रोकें
होसेस को आसपास के स्थापना वातावरण से भी क्षतिग्रस्त किया जा सकता है।
संभावित स्रोतों में शामिल हैं:
- तीव्र धातु किनारों
- बार-बार रगड़ना
- अनुपयुक्त स्थानों पर clamping
- अत्यधिक कंपन
- गर्म सतहों के साथ संपर्क करें
- चलती घटकों के आसपास अनुचित रूटिंग
बाहरी सुरक्षात्मक परत को उचित रूटिंग और सुरक्षा के विकल्प के रूप में नहीं माना जाना चाहिए।
14. अत्यधिक कंपन से बचें
शीतलक उपकरण पंप, पंखे, वाल्व और अन्य घटकों के माध्यम से यांत्रिक कंपन उत्पन्न कर सकते हैं।
लचीले hoses आंदोलन को अलग करने में मदद कर सकते हैं, लेकिन उन्हें अभी भी उचित रूप से रूट करने की आवश्यकता है।
जहां कंपन महत्वपूर्ण है, नली असेंबली का मूल्यांकन अपेक्षित यांत्रिक स्थितियों के लिए किया जाना चाहिए।
15. नियंत्रण नली आंदोलन
एक नली जो स्वतंत्र रूप से चलती है, पास के घटकों के खिलाफ रगड़ सकती है या बार-बार उसी स्थान पर झुक सकती है।
उपयुक्त समर्थन या रूटिंग सुविधाएँ इच्छित नली ज्यामिति को बनाए रखने में मदद कर सकती हैं।
हालांकि, समर्थन को अनावश्यक रूप से नली को संपीड़ित या विकृत नहीं करना चाहिए।
16. सिस्टम स्टार्टअप से पहले कनेक्शन की जांच करें
सिस्टम में शीतलक शुरू करने से पहले दृश्य निरीक्षण किया जाना चाहिए।
कि जाँच करें:
- कनेक्शन पूरी तरह से लगे हुए हैं।
- नली को सही ढंग से रूट किया जाता है।
- कोई तेज मोड़ मौजूद नहीं है।
- कोई दृश्यमान क्षति मौजूद नहीं है।
- UQD ठीक से जुड़े हुए हैं।
- फिटिंग सही ढंग से स्थापित हैं।
17. ऑपरेशन से पहले दबाव परीक्षण
जहां सिस्टम डिज़ाइन की आवश्यकता होती है, दबाव परीक्षण शीतलन प्रणाली को सामान्य सेवा में रखने से पहले समस्याओं की पहचान करने में मदद कर सकता है।
परीक्षण दबाव और प्रक्रिया लागू नली, विधानसभा और सिस्टम विनिर्देशों का पालन करना चाहिए।
18. लीक परीक्षण दृश्य निरीक्षण से अलग है
एक दृश्य निरीक्षण स्पष्ट स्थापना समस्याओं की पहचान कर सकता है, लेकिन यह हर संभव रिसाव पथ का पता नहीं लगा सकता है।
सिस्टम की आवश्यकताओं के आधार पर, अतिरिक्त लीक परीक्षण विधियां उपयुक्त हो सकती हैं।
परीक्षण विधि को शीतलन वास्तुकला और आवश्यक रिसाव प्रदर्शन के अनुसार चुना जाना चाहिए।
19. क्या रिसाव के छोटे संकेतों को अनदेखा नहीं करना चाहिए
नमी, अवशेषों की एक छोटी राशि या शीतलक स्तर में अप्रत्याशित परिवर्तन को स्वचालित रूप से खारिज नहीं किया जाना चाहिए।
इसके स्रोत को निर्धारित करने के लिए रिसाव के किसी भी संकेत की जांच की जानी चाहिए।
कारण एक कनेक्शन मुद्दा हो सकता है, सील समस्या, नली क्षति या कूलिंग लूप में अन्य घटक।
20. पूर्ण विधानसभा का निरीक्षण करें, न केवल नली
एक नली दृष्टि से बरकरार रह सकती है जबकि एक कनेक्शन एक समस्या विकसित करता है।
इस कारण से निरीक्षण पूर्ण द्रव पथ को कवर करना चाहिए।
| घटक | निरीक्षण फोकस |
|---|---|
| नली | क्षति, विरूपण, पहनने |
| फिटिंग | कनेक्शन की अखंडता |
| सील | शर्त और संगतता |
| UQD | सगाई और सील |
| मैनिफोल्ड | इंटरफ़ेस की स्थिति |
| शीत प्लेट | कनेक्शन की अखंडता |
21. डिजाइन के दौरान रखरखाव पहुंच पर विचार किया जाना चाहिए
तरल शीतलन घटकों को सर्वर रखरखाव या प्रतिस्थापन के दौरान डिस्कनेक्ट करने की आवश्यकता हो सकती है।
नली रूटिंग तकनीशियनों के लिए नली पर अनावश्यक तनाव डालने के बिना कनेक्शन का निरीक्षण और सेवा करने के लिए पर्याप्त पहुंच प्रदान करना चाहिए।
एक नली जो एक्सेस करना मुश्किल है, रखरखाव के दौरान गलत तरीके से संभाला जा सकता है।
22। बार-बार पुन: उपयोग किए बिना घटकों से बचें
कुछ तरल शीतलन असेंबली को बार-बार कनेक्शन और वियोग के लिए डिज़ाइन किया गया है, जबकि अन्य एक अलग सेवा पैटर्न के लिए इरादा कर रहे हैं।
इसलिए पुन: उपयोग की आवश्यकताओं को सिस्टम डिजाइन के दौरान परिभाषित किया जाना चाहिए।
UQD निर्माताओं की कनेक्शन-चक्र विनिर्देश और नली विधानसभा आवश्यकताओं का पालन किया जाना चाहिए जहां लागू हो।
23. स्वच्छता कनेक्शन विश्वसनीयता को प्रभावित कर सकती है
तरल शीतलन प्रणाली में विशिष्ट सफाई आवश्यकताएं हो सकती हैं।
फिटिंग, सील या डिस्कनेक्ट इंटरफेस के आसपास के संबंध में उचित सील के साथ हस्तक्षेप कर सकते हैं या शीतलक लूप में अवांछित सामग्री पेश कर सकते हैं।
इसलिए विधानसभा और रखरखाव प्रक्रियाओं को शीतलन प्रणाली के लिए उपयुक्त सफाई आवश्यकताओं को संबोधित करना चाहिए।
24. ऑपरेशन के दौरान मॉनिटर दबाव और तापमान
निगरानी संचालन की स्थिति परिवर्तन की पहचान करने से पहले वे बड़ी समस्याओं बन जाते हैं।
उपयोगी सिस्टम मापदंडों में शामिल हो सकते हैं:
- कूलेंट दबाव
- शीतलक तापमान
- प्रवाह दर
- कूलेंट स्तर
- लीक डिटेक्शन सिग्नल
सटीक निगरानी रणनीति शीतलन प्रणाली वास्तुकला पर निर्भर करती है।

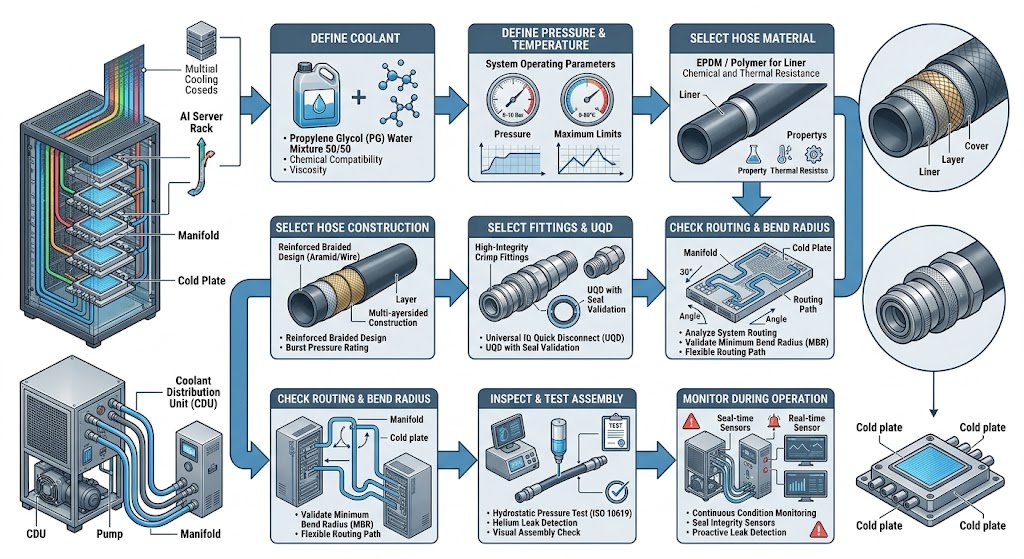

25। एक प्रैक्टिकल लीक-प्रीवमेंट वर्कफ़्लो
यह दृष्टिकोण एक प्रतिक्रियाशील रखरखाव कार्य से एक इंजीनियरिंग प्रक्रिया तक रिसाव की रोकथाम को स्थानांतरित करता है।
26. तरल शीतलक नली रिसाव के पांच आम कारण
1. गलत सामग्री चयन
नली सामग्री वास्तविक शीतलक या तापमान रेंज के लिए उपयुक्त नहीं हो सकता है।
2. गरीब कनेक्शन विधानसभा
एक अनुचित रूप से स्थापित नली-से-फिटिंग या UQD कनेक्शन एक रिसाव पथ बना सकते हैं।
3. अत्यधिक झुकने या मोड़
गलत रूटिंग अनावश्यक यांत्रिक तनाव पैदा कर सकता है।
4. बाह्य क्षति
रगड़ना, तेज किनारों या अत्यधिक कंपन समय के साथ नली को नुकसान पहुंचा सकता है।
5. अपर्याप्त मान्यता
यदि सिस्टम उचित रूप से निरीक्षण नहीं किया जाता है या ऑपरेशन से पहले परीक्षण किया जाता है तो स्थापना या विधानसभा समस्याओं को अनदेखा किया जा सकता है।
27. कैसे नली विश्वसनीयता और लीक रोकथाम एक साथ काम करते हैं
रिसाव की रोकथाम को नली की विश्वसनीयता से अलग विषय के रूप में नहीं माना जाना चाहिए।
दबाव, तापमान, शीतलक संगतता और यांत्रिक रूटिंग सभी दीर्घकालिक प्रदर्शन को प्रभावित करते हैं।
इस श्रृंखला में पिछले लेख, एआई डेटा सेंटर में दबाव और तापमान प्रभावित तरल शीतलक नली विश्वसनीयता, इन ऑपरेटिंग स्थितियों को अधिक विस्तार से कवर करता है।
28। CJAN तरल शीतलक नली विकल्प
CJAN तरल शीतलन नली विन्यास प्रदान करता है जिसका मूल्यांकन शीतलक, दबाव, तापमान, प्रवाह, लचीलापन और कनेक्शन आवश्यकताओं के अनुसार किया जा सकता है।
वर्तमान CJAN LCH लिक्विड कूलिंग नली तरल शीतलन उत्पाद रेंज का हिस्सा है।
अन्य विन्यास में शामिल हैं LCH-SD और LCH-SDS.
एआई डेटा सेंटर अनुप्रयोगों के लिए, उपयुक्त विन्यास वास्तविक शीतलक, दबाव, तापमान, प्रवाह दर, स्थापना स्थान और कनेक्शन आवश्यकताओं के अनुसार चुना जाना चाहिए।
29। एक सरल पूर्व तैनाती चेकलिस्ट
| चेक | स्थिति |
|---|---|
| कूलेंट संगतता की पुष्टि | आवश्यक |
| दबाव आवश्यकताओं की पुष्टि | आवश्यक |
| तापमान आवश्यकताओं की पुष्टि | आवश्यक |
| नली का आकार पुष्टि | आवश्यक |
| चयनित फिटिंग | आवश्यक |
| UQD संगतता की पुष्टि | यदि लागू हो |
| बेंड त्रिज्या चेक | आवश्यक |
| रूटिंग चेक | आवश्यक |
| विधानसभा का निरीक्षण | आवश्यक |
| रिसाव / दबाव परीक्षण पूरा | सिस्टम आवश्यकताओं के अनुसार |
निष्कर्ष
एआई डेटा सेंटर में तरल शीतलन नली रिसाव को रोकने के बजाय उचित इंजीनियरिंग के साथ शुरू होता है।
शीतलक, दबाव, तापमान और नली सामग्री को पहले परिभाषित किया जाना चाहिए। नली निर्माण, व्यास, फिटिंग, यूक्यूडी और रूटिंग को तब वास्तविक सिस्टम आवश्यकताओं के आसपास चुना जाना चाहिए।
स्थापना की गुणवत्ता समान रूप से महत्वपूर्ण है। तीव्र झुकता, मुड़ना, अत्यधिक कंपन, बाहरी घर्षण और खराब रूप से इकट्ठे कनेक्शन एक अन्यथा उपयुक्त नली को कम कर सकते हैं।
तैनाती से पहले, उचित निरीक्षण और परीक्षण आत्मविश्वास की एक अतिरिक्त परत प्रदान कर सकते हैं।
CJAN की LCH, LCH-SD और LCH-SDS विन्यास विशिष्ट संचालन और कनेक्शन आवश्यकताओं के अनुसार तरल शीतलन अनुप्रयोगों के लिए मूल्यांकन किया जा सकता है।
अधिक जानकारी के लिए, जाएं CJAN लिक्विड कूलिंग सॉल्यूशन पृष्ठ या समीक्षा CJAN LCH लिक्विड कूलिंग नली.
