जब आपको लिक्विड कूलिंग सिस्टम में फ्लोरोपॉलिमर नली का उपयोग करना चाहिए?

प्रत्येक तरल शीतलन प्रणाली को फ्लोरोपॉलिमर नली की आवश्यकता नहीं होती है।

कई पानी आधारित शीतलन loops के लिए, पारंपरिक elastomeric नली सामग्री आवेदन द्वारा आवश्यक लचीलापन, दबाव क्षमता और सेवा जीवन प्रदान कर सकती है। लेकिन कुछ शीतलन सर्किट उन स्थितियों के तहत काम करते हैं जहां सामग्री संगतता, तापमान, सफाई या पारगमन अधिक महत्वपूर्ण हो जाते हैं।

यही कारण है कि जहां फ्लोरोपॉलिमर नली निर्माण पर विचार करने योग्य है।

पीटीएफई और पीएफए को आमतौर पर द्रव-हैंडलिंग अनुप्रयोगों की मांग के लिए दो फ्लोरोपॉलिमर माना जाता है। वे विशेषताओं की पेशकश करते हैं जो विशेष शीतलन प्रणाली में उपयोगी हो सकते हैं, लेकिन उन्हें केवल इसलिए चुनना क्योंकि वे रासायनिक रूप से प्रतिरोधी हैं, पर्याप्त नहीं है।

यह लेख बताता है कि जब इंजीनियरों को फ्लोरोपॉलिमर hoses पर विचार करना चाहिए और जब पारंपरिक तरल शीतलन नली अधिक व्यावहारिक विकल्प हो सकती है।

1. एक Fluoropolymer नली क्या है?

एक फ्लोरोपॉलिमर नली अपने द्रव संपर्क निर्माण के हिस्से के रूप में एक फ्लोरोपॉलिमर का उपयोग करती है। डिजाइन के आधार पर, फ्लोरोपॉलिमर आंतरिक ट्यूब बना सकता है जबकि सुदृढीकरण और बाहरी सुरक्षात्मक परत आवेदन के लिए आवश्यक यांत्रिक गुण प्रदान करती है।

पीटीएफई और पीएफए तरल-handling वातावरण की मांग में प्रयुक्त फ्लोरोपॉलिमर के उदाहरण हैं।

महत्वपूर्ण बिंदु यह है कि एक समाप्त नली का प्रदर्शन इसके पूर्ण निर्माण द्वारा निर्धारित किया जाता है - अकेले बहुलक नाम से नहीं।

2. क्यों Fluoropolymer तरल शीतलक के लिए विचार कर रहे हैं?

मुख्य कारण इंजीनियर फ्लोरोपॉलिमर पर विचार करते हैं कि वे उन गुणों का संयोजन प्रदान कर सकते हैं जो कुछ अनुप्रयोगों में पारंपरिक इलास्टोमर के साथ हासिल करना मुश्किल हो सकता है।

विशिष्ट विचारों में शामिल हैं:

• मजबूत रासायनिक प्रतिरोध
• व्यापक तापमान क्षमता
• कम सतह प्रतिक्रियाशीलता
• द्रव संपर्क प्रदर्शन
• संभावित रूप से उपयोगी पारगमन विशेषताओं
• तरल वातावरण की मांग के लिए उपयुक्तता

ये विशेषताएं विशेष रूप से प्रासंगिक हैं जब शीतलक निर्माण या परिचालन की स्थिति मानक जल-ग्लाइकोल लूप की तुलना में अधिक मांग कर रही है।

3. पहला सवाल: कूलेंट क्या आप उपयोग कर रहे हैं?

सामग्री चयन शीतलक के साथ शुरू होना चाहिए।

एक शीतलन प्रणाली पानी, पानी-ग्लाइकोल मिश्रण या विशेष रूप से तैयार ढांकता हुआ और थर्मल प्रबंधन तरल पदार्थ का उपयोग कर सकती है। सूत्रीकरण में जंग, जैविक विकास या अन्य सिस्टम गुणों को नियंत्रित करने के लिए इरादा योजक भी हो सकते हैं।

एक बुनियादी विनिर्देश शीट पर समान दिखाई देने वाले दो तरल पदार्थ वास्तविक परिचालन स्थितियों के तहत नली सामग्री के साथ अलग-अलग बातचीत कर सकते हैं।

उस कारण से, संगतता का मूल्यांकन वास्तविक शीतलक सूत्रीकरण, एकाग्रता और ऑपरेटिंग तापमान का उपयोग करके किया जाना चाहिए।

यह भी क्यों एक सामग्री को केवल एक सामान्य बयान जैसे "रासायनिक प्रतिरोधी" से नहीं चुना जाना चाहिए।

4. जब रासायनिक संगतता मुख्य चालक बन जाता है

फ्लोरोपॉलिमर नली अधिक आकर्षक हो जाती है जब शीतलक रसायन पारंपरिक नली सामग्री के लिए चिंता पैदा करता है।

इन मामलों में, इंजीनियर का मूल्यांकन करना चाहिए:

• कूलेंट संरचना
• योजक पैकेज
• एकाग्रता
• ऑपरेटिंग तापमान
• सतत जोखिम समय
• अपेक्षित सेवा जीवन

उद्देश्य उपलब्ध सबसे रासायनिक प्रतिरोधी सामग्री का चयन नहीं करना है। यह एक ऐसी सामग्री चुनना है जो कूलिंग लूप की वास्तविक परिस्थितियों में स्थिर रहती है।

गहरी चर्चा के लिए, देखें कैसे कूलेंट संगतता एआई डाटा सेंटर के लिए तरल शीतलक नली चयन को प्रभावित करता है.

5. जब तापमान एक चिंता है

तापमान फ्लोरोपॉलिमर निर्माण पर विचार करने का एक और कारण है।

कुछ शीतलन प्रणालियों में उच्च परिचालन तापमान, लघु अवधि तापमान चोटियों या दोहराया थर्मल साइकिलिंग का अनुभव होता है।

फ्लोरोपॉलिमर अपनी व्यापक तापमान क्षमताओं के लिए जाना जाता है, जो उन्हें उन अनुप्रयोगों में उपयोगी बना सकता है जहां तापमान लिफाफा कुछ पारंपरिक नली सामग्री की पसंदीदा रेंज के बाहर है।

हालांकि, समाप्त नली का अधिकतम तापमान यह सुनिश्चित करने के बजाय जांचा जाना चाहिए कि बहुलक की प्रकाशित सामग्री क्षमता नली विधानसभा की स्वीकार्य ऑपरेटिंग सीमा का प्रतिनिधित्व करती है।

सुदृढीकरण, फिटिंग, सील और विशिष्ट नली ज्यामिति सभी अंतिम ऑपरेटिंग रेंज को प्रभावित कर सकते हैं।

6. जब स्वच्छता मामले

कुछ तरल पदार्थ प्रणाली शीतलक गुणवत्ता को बनाए रखने और प्रदूषण को नियंत्रित करने पर अधिक जोर देती है।

ऐसी प्रणालियों में आंतरिक द्रव संपर्क सतह डिजाइन का एक महत्वपूर्ण हिस्सा है।

फ्लोरोपॉलिमर आंतरिक ट्यूबों को माना जा सकता है जहां उनकी सतह और रासायनिक विशेषताएं आवेदन की सफाई आवश्यकताओं को पूरा करती हैं।

लेकिन आंतरिक सामग्री केवल तस्वीर का एक हिस्सा है। विनिर्माण सफाई, असेंबली प्रक्रियाएं, फ्लशिंग, पैकेजिंग और भंडारण भी एक समाप्त नली विधानसभा की स्थिति को प्रभावित कर सकते हैं।

7. जब पारगमन पर विचार किया जाना चाहिए

कभी कभी नली चयन के दौरान अनदेखी की जाती है।

एक बंद शीतलन पाश में, दीर्घकालिक द्रव प्रतिधारण मामला हो सकता है। शीतलक और प्रणाली वास्तुकला के आधार पर, तरल पदार्थ और नली सामग्री के बीच बातचीत एक डिजाइन विचार हो सकता है।

फ्लोरोपॉलिमर सामग्री उन अनुप्रयोगों में आकर्षक हो सकती है जहां पारगमन विशेषताएं महत्वपूर्ण हैं, लेकिन विशिष्ट नली निर्माण के लिए डेटा का उपयोग करके वास्तविक प्रदर्शन का मूल्यांकन किया जाना चाहिए।

अकेले एक बहुलक डेटाशीट वास्तविक ऑपरेटिंग स्थितियों के तहत एक बहुपरत नली के व्यवहार की भविष्यवाणी नहीं करता है।

8. जब पारंपरिक इलास्टोमेरिक होसेस को हल किया जा सकता है

एक fluoropolymer नली स्वचालित रूप से बेहतर विकल्प नहीं है।

यदि शीतलन सर्किट एक संगत शीतलक का उपयोग करता है, तो एक मध्यम तापमान सीमा के भीतर संचालित होता है और इसमें कोई असामान्य सफाई या पारगमन की आवश्यकता नहीं होती है, तो उचित रूप से डिज़ाइन किया गया ईपीडीएम या सिलिकॉन नली पर्याप्त हो सकता है।

ये पदार्थ उपयोगी लचीलापन प्रदान कर सकते हैं और व्यापक रूप से तरल-हैंडलिंग अनुप्रयोगों में उपयोग किए जाते हैं।

इसलिए निर्णय इस धारणा के बजाय इंजीनियरिंग आवश्यकताओं पर आधारित होना चाहिए कि एक विशेष सामग्री हमेशा बेहतर है।

एक भौतिक तुलना के लिए, देखें ईपीडीएम तरल शीतलक नली बनाम सिलिकॉन नली: जो एआई डाटा सेंटर के लिए बेहतर है?.

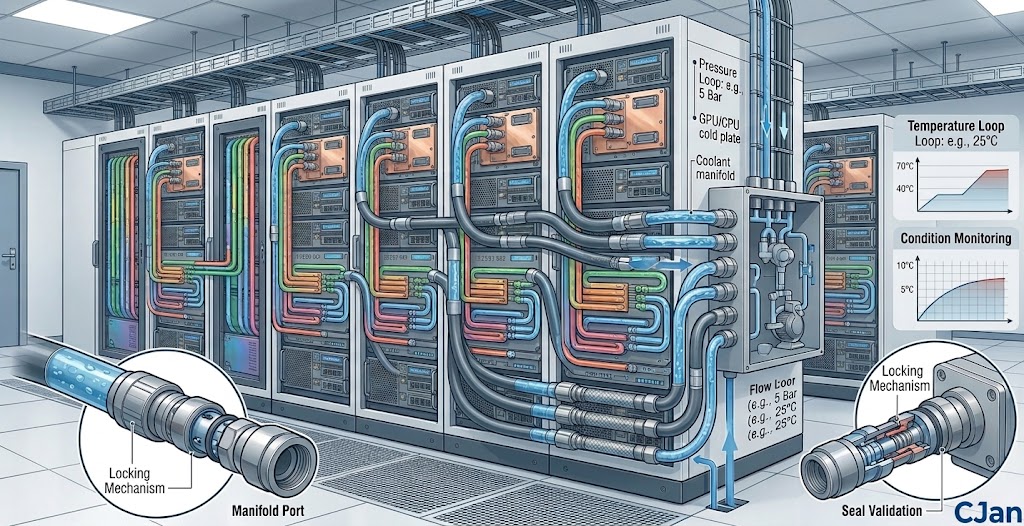

9. फ्लोरोपॉलिमर नली और एआई डाटा सेंटर

एआई डेटा केंद्र थर्मल प्रबंधन वातावरण की तेजी से मांग कर रहे हैं।

उच्च रैक शक्ति तरल शीतलन अवसंरचना पर रखा ठंडा भार बढ़ा सकती है। तेजी से घने उपकरण लेआउट के भीतर ठंडी प्लेटों, कई गुना, CDUs और अन्य घटकों को जोड़ने के लिए नली की आवश्यकता हो सकती है।

इन प्रणालियों में नली को एक से अधिक आवश्यकता को पूरा करने की आवश्यकता होती है।

• आवश्यक शीतलक संगतता
• परिचालन दबाव
• ऑपरेटिंग तापमान
• आवश्यक प्रवाह दर
• दबाव ड्रॉप
• न्यूनतम मोड़ त्रिज्या
• कनेक्शन विन्यास
• रखरखाव की आवश्यकताएं

एक फ्लोरोपॉलिमर आंतरिक ट्यूब इन आवश्यकताओं में से एक या अधिक को संबोधित कर सकता है, लेकिन पूरी नली असेंबली अभी भी मूल्यांकन की आवश्यकता है।

देखें उच्च घनत्व AI सर्वर के लिए सही तरल शीतलक नली का चयन कैसे करें अतिरिक्त रैक स्तर के विचारों के लिए।

10 सेमीकंडक्टर उपकरण कूलिंग के लिए फ्लोरोपॉलिमर नली

सेमीकंडक्टर उपकरण एक पारंपरिक डेटा सेंटर कूलिंग लूप की तुलना में कूलिंग नली पर विभिन्न आवश्यकताओं को लागू कर सकता है।

प्रक्रिया तरल पदार्थ, उपकरण सफाई और रासायनिक एक्सपोजर सामग्री संगतता को अधिक महत्वपूर्ण विचार बना सकता है।

ऐसे अनुप्रयोगों में, फ्लोरोपॉलिमर नली निर्माण का मूल्यांकन तब किया जा सकता है जब द्रव-संपर्क सामग्री को रासायनिक वातावरण की मांग का सामना करना पड़ता है।

अंतिम चयन अभी भी वास्तविक प्रक्रिया तरल पदार्थ, तापमान, दबाव, प्रवाह और उपकरण कनेक्शन आवश्यकताओं पर आधारित होना चाहिए।

11. PTFE या PFA: आपको किस पर विचार करना चाहिए?

पीटीएफई और पीएफए दोनों फ्लोरोपॉलिमर हैं, लेकिन वे हर एप्लिकेशन में विनिमेय नहीं हैं।

PTFE व्यापक रूप से अपने रासायनिक प्रतिरोध और व्यापक तापमान क्षमता के लिए मान्यता प्राप्त है। PFA विभिन्न प्रसंस्करण विशेषताओं की पेशकश करते समय समान फ्लोरोपॉलिमर विशेषताओं को प्रदान करता है क्योंकि यह पिघल-प्रोसेसेबल है।

इसलिए चयन भौतिक गुणों और विनिर्माण आवश्यकताओं दोनों पर विचार करना चाहिए।

प्रत्यक्ष तुलना के लिए, देखें PTFE बनाम PFA तरल शीतलक नली: क्या अंतर है?.

12. लचीलापन अभी भी मामले

एक आम गलती रासायनिक प्रतिरोध और स्थापना आवश्यकताओं को नजरअंदाज करने के लिए है।

तरल शीतलन नली को अक्सर कॉम्पैक्ट उपकरण रिक्त स्थान के माध्यम से गुजरने की आवश्यकता होती है। एक सर्वर रैक में, नली को ठंडे प्लेटों, कई गुना, केबल पथ और अन्य हार्डवेयर के आसपास मार्ग की आवश्यकता हो सकती है।

इसलिए अंतिम नली अत्यधिक यांत्रिक तनाव शुरू किए बिना एक उचित मोड़ त्रिज्या प्रदान करना चाहिए।

लचीलापन नली व्यास, दीवार की मोटाई, सुदृढीकरण और निर्माण पर निर्भर करता है, बस इस बात पर नहीं कि नली को फ्लोरोपॉलिमर से बनाया गया है।

13. दबाव क्षमता पूर्ण नली पर निर्भर करती है

एक और महत्वपूर्ण विचार दबाव है।

एक तरल ठंडा नली की दबाव रेटिंग कारकों पर निर्भर करती है:

• आंतरिक व्यास
• दीवार की मोटाई
• सुदृढीकरण
• तापमान
• नली निर्माण
• फिटिंग और विधानसभा विधि

इस कारण से, इंजीनियरों को अकेले बहुलक से दबाव क्षमता का अनुमान लगाने के बजाय विशिष्ट नली के लिए निर्माता की दबाव रेटिंग का उपयोग करना चाहिए।

अधिक जानकारी उपलब्ध है तरल शीतलक नली दबाव रेटिंग: कितना दबाव एक AI डेटा सेंटर नली की आवश्यकता है?.

14. नली का आकार सामग्री से अधिक मैटर कर सकते हैं

एक रासायनिक रूप से संगत नली अभी भी एक खराब विकल्प हो सकता है यदि इसकी आंतरिक व्यास आवश्यक प्रवाह के लिए बहुत छोटा है।

छोटे आंतरिक व्यास आम तौर पर प्रवाह वेग को बढ़ाते हैं और दबाव में कमी बढ़ा सकते हैं। यह पंप आवश्यकताओं और कूलिंग सर्किट के समग्र हाइड्रोलिक संतुलन को प्रभावित कर सकता है।

इसलिए नली का आकार आवश्यक प्रवाह दर, स्वीकार्य दबाव ड्रॉप और कनेक्शन आयाम से स्थापित किया जाना चाहिए।

देखें एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें.

15. जब एक Fluoropolymer नली सही विकल्प हो सकता है

वहाँ कोई एकल शर्त है कि स्वचालित रूप से एक fluoropolymer नली की आवश्यकता है।

इसके बजाय, यह एक मजबूत उम्मीदवार बन जाता है जब कई अनुप्रयोग आवश्यकताएं उसी दिशा में इंगित करती हैं।

आवेदन की आवश्यकता	क्यों फ्लोरोपॉलिमर को माना जा सकता है
मांग शीतलक रसायन शास्त्र	मजबूत रासायनिक प्रतिरोध मूल्यवान हो सकता है
उच्च तापमान	व्यापक तापमान क्षमता
दीर्घकालिक द्रव जोखिम	सामग्री स्थिरता महत्वपूर्ण हो जाती है
तरल पदार्थ-संपर्क आवश्यकताओं को साफ करें	फ्लोरोपॉलिमर आंतरिक परतों को माना जा सकता है
पारगमन चिंताओं	विशिष्ट फ्लोरोपॉलिमर निर्माण उपयोगी विशेषताओं की पेशकश कर सकते हैं
विशेष उपकरण ठंडा	सामग्री संगतता पारंपरिक नली चयन outweigh हो सकता है

16. जब आप वास्तव में एक की जरूरत नहीं है

यदि कूलिंग लूप एक अच्छी तरह से अंडरस्टोड शीतलक का उपयोग करता है और ऑपरेटिंग की स्थिति एक उचित इलास्टोमेरिक नली की क्षमताओं के भीतर आराम से होती है, तो फ्लोरोपॉलिमर निर्माण में जाने का थोड़ा कारण हो सकता है।

उदाहरण के लिए, यदि आवेदन असामान्य रासायनिक जोखिम, तापमान, सफाई या पारगमन आवश्यकताओं को लागू नहीं करता है, तो ईपीडीएम या सिलिकॉन पहले से ही आवश्यक प्रदर्शन प्रदान कर सकते हैं।

लक्ष्य एक उचित नली होना चाहिए-नहीं सबसे तकनीकी रूप से परिष्कृत नली उपलब्ध है।

17। अलगाव में नली ट्यूब का मूल्यांकन न करें

एक तरल ठंडा नली एक बड़ी असेंबली का हिस्सा है।

नली फिटिंग, वाल्व, कई गुना, कोल्ड प्लेट या UQD कपलिंग से जुड़ सकती है। प्रत्येक इंटरफ़ेस विश्वसनीयता को प्रभावित कर सकता है।

यदि नली सामग्री अत्यधिक संगत है लेकिन फिटिंग सील शीतलक के लिए अनुपयुक्त है, तो पूरी असेंबली अभी भी आवेदन की आवश्यकता को पूरा करने में विफल हो सकती है।

इसलिए सामग्री चयन और कनेक्शन डिजाइन को एक साथ माना जाना चाहिए।

18. स्थापना की शर्तों को जल्दी परिभाषित किया जाना चाहिए

अंतिम नली निर्माण से पहले नली रूटिंग पर विचार किया जाना चाहिए।

इंजीनियर्स की पहचान करनी चाहिए:

• उपलब्ध स्थापना स्थान
• आवश्यक नली लंबाई
• न्यूनतम मोड़ त्रिज्या
• स्थापना या रखरखाव के दौरान आंदोलन
• आसपास के उपकरणों के साथ संभावित संपर्क
• फिटिंग अभिविन्यास

एक नली जो प्रयोगशाला की स्थिति में अच्छी तरह से प्रदर्शन करती है, अभी भी अनुपयुक्त हो सकती है यदि इसे वास्तविक उपकरणों में सही ढंग से रूट नहीं किया जा सकता है।

19। एक प्रैक्टिकल फ्लोरोपॉलिमर नली चयन वर्कफ़्लो

यह अनुक्रम वास्तविक शीतलन प्रणाली से डिस्कनेक्ट होने से सामग्री चयन को रोकने में मदद करता है।

क्या डेटा एक नली आपूर्तिकर्ता के लिए भेजा जाना चाहिए?

जब एक fluoropolymer तरल ठंडा नली का अनुरोध किया जाता है, तो आवेदन डेटा को अपफ्रंट प्रदान करने से सिफारिश की गुणवत्ता में काफी सुधार हो सकता है।

• कूलेंट नाम और निर्माण
• कूलेंट एकाग्रता
• सामान्य परिचालन तापमान
• न्यूनतम तापमान
• परिचालन दबाव
• अधिकतम दबाव
• आवश्यक प्रवाह दर
• आवश्यक आंतरिक व्यास
• नली की लंबाई
• न्यूनतम मोड़ त्रिज्या
• फिटिंग प्रकार
• UQD आवश्यकताओं
• स्वच्छता आवश्यकताओं
• अपेक्षित सेवा की स्थिति

21. कैसे CJAN तरल शीतलक नली चयन दृष्टिकोण

CJAN के तरल शीतलन नली समाधान थर्मल प्रबंधन अनुप्रयोगों के लिए विभिन्न सामग्री और निर्माण आवश्यकताओं को कवर करते हैं।

The The Atheth CJAN लिक्विड कूलिंग रेंज उन अनुप्रयोगों के लिए है जहां नली सामग्री, निर्माण और कनेक्शन आवश्यकताओं को एक साथ मूल्यांकन करने की आवश्यकता होती है।

उपलब्ध तरल शीतलन नली उत्पादों में शामिल हैं LCH, LCH-SD और LCH-SDS.

फ्लोरोपॉलिमर निर्माण की आवश्यकता वाली परियोजनाओं के लिए, उचित सामग्री और नली विन्यास वास्तविक शीतलक, तापमान, दबाव, प्रवाह और स्थापना की स्थिति के खिलाफ मूल्यांकन किया जाना चाहिए।

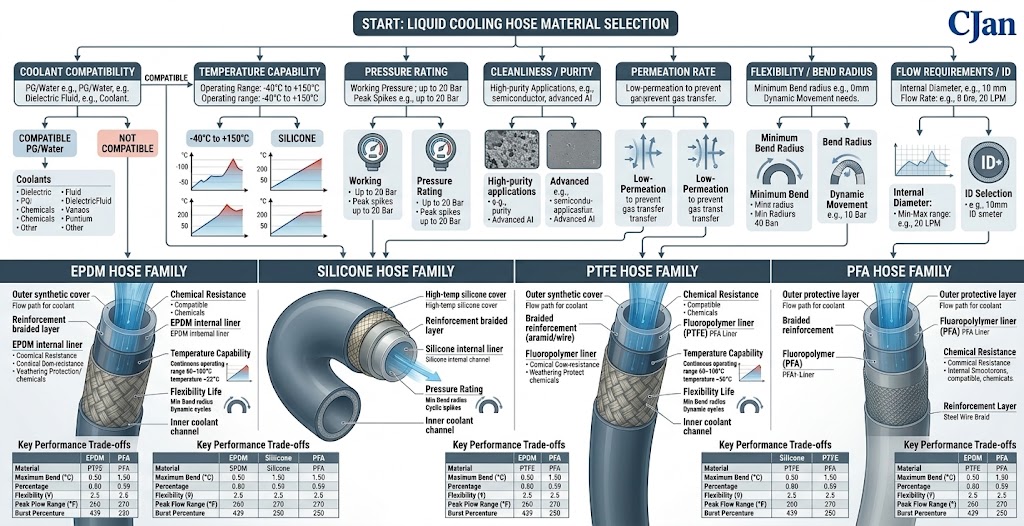

22. एक सरल निर्णय फ्रेमवर्क

प्रश्न	यदि हाँ	यदि नहीं
क्या शीतलक संगतता की मांग है?	fluoropolymer विकल्प	पारंपरिक सामग्रियों की तुलना करना जारी रखें
क्या तापमान असामान्य रूप से मांग रहा है?	समीक्षा फ्लोरोपॉलिमर क्षमता	सभी उपयुक्त नली सामग्री की तुलना करें
क्या सफाई या द्रव-संपर्क गुण महत्वपूर्ण हैं?	fluoropolymer आंतरिक परतों का मूल्यांकन	अनुप्रयोग साबित विकल्प पर विचार करें
क्या पारगमन विशेषताएं महत्वपूर्ण हैं?	विशिष्ट नली निर्माण की तुलना करें	अन्य चयन कारकों पर ध्यान केंद्रित करें
क्या लचीलापन महत्वपूर्ण है?	वास्तविक मोड़ त्रिज्या डेटा की तुलना	मानक रूटिंग मानदंडों का उपयोग करें

23। सर्वश्रेष्ठ सामग्री आवेदन निर्भर है

एक "सर्वश्रेष्ठ" नली सामग्री की खोज के लिए तकनीकी चर्चाओं में एक प्रवृत्ति है।

तरल शीतलन उस तरह काम नहीं करता है।

ईपीडीएम, सिलिकॉन, पीटीएफई और पीएफए प्रत्येक में अलग-अलग विशेषताएं होती हैं। एक पदार्थ जो एक शीतलन सर्किट के लिए आदर्श है वह किसी अन्य के लिए अनावश्यक या अव्यवहारिक हो सकता है।

बेहतर इंजीनियरिंग दृष्टिकोण पहले ऑपरेटिंग लिफाफे को परिभाषित करना है और फिर नली निर्माण का चयन करना है जो इसे पूरा करता है।

निष्कर्ष

एक फ्लोरोपॉलिमर नली माना जाना चाहिए जब वास्तविक शीतलन अनुप्रयोग आवश्यकताओं को बनाता है जो इसकी विशेषताओं को सही ठहराते हैं।

रासायनिक संगतता, तापमान क्षमता, सफाई और पारगमन सभी फ्लोरोपॉलिमर निर्माण की जांच के कारण हो सकते हैं। लेकिन इन कारकों को दबाव, प्रवाह, मोड़ त्रिज्या, फिटिंग और स्थापना की स्थिति के साथ माना जाना चाहिए।

एआई डेटा केंद्रों और अन्य मांग थर्मल प्रबंधन अनुप्रयोगों के लिए, एक ही संपत्ति के आधार पर एक सामग्री चुनने के बजाय पूरी नली असेंबली का मूल्यांकन करना सबसे विश्वसनीय दृष्टिकोण है।

जब आवेदन को फ्लोरोपॉलिमर प्रदर्शन की आवश्यकता नहीं होती है, तो ठीक से चयनित ईपीडीएम या सिलिकॉन नली अधिक व्यावहारिक समाधान रह सकती है।

अधिक जानकारी के लिए, जाएं CJAN लिक्विड कूलिंग आवेदन पृष्ठ।
