एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें

एआई डेटा सेंटर शीतलन प्रणाली के लिए सही नली का आकार चुनना एक ट्यूब चुनने से अधिक है जो उपलब्ध कनेक्टर को फिट करता है।

नली आंतरिक व्यास शीतलक वेग, दबाव ड्रॉप और प्रवाह की मात्रा को प्रभावित करता है जो कूलिंग लूप से गुजर सकता है। उसी समय, भौतिक आयाम रैक के अंदर रूटिंग, मोड़ त्रिज्या, कनेक्शन हार्डवेयर और स्थापना स्थान को प्रभावित करते हैं।

उच्च घनत्व AI सिस्टम के लिए, इन कारकों को एक साथ विचार करने की आवश्यकता होती है।

एआई इन्फ्रास्ट्रक्चर में तरल शीतलन नली की भूमिका की शुरूआत के लिए, देखें एआई डेटा सेंटर में तरल शीतलक कार्य कैसे करता है?.

1. क्यों एआई तरल शीतलक में नली का आकार मामलों

तरल शीतलन प्रणाली प्रोसेसर, जीपीयू या अन्य उच्च शक्ति घटकों से गर्मी को एक परिसंचारी शीतलक लूप में स्थानांतरित करती है।

नली ठंडे प्लेटों, मैनिफोल्ड्स, सीडीयू और क्विक-डिस्कनेक्ट कपलिंग जैसे घटकों के बीच एक लचीला प्रवाह पथ प्रदान करती है।

इसका आंतरिक व्यास सीधे प्रवाह मार्ग को प्रभावित करता है।

यह संबंध काफी महत्वपूर्ण हो जाता है क्योंकि आवश्यक शीतलक प्रवाह बढ़ता है।

2. आवश्यक शीतलक प्रवाह के साथ शुरू

नली का आकार शीतलन प्रणाली की आवश्यक प्रवाह दर से शुरू होना चाहिए।

आवश्यक प्रवाह थर्मल लोड पर निर्भर करता है और तापमान वृद्धि को कूलिंग लूप में अनुमति दी जाती है।

एक सरलीकृत गर्मी हस्तांतरण संबंध है:

वास्तविक इंजीनियरिंग गणना को अतिरिक्त सिस्टम मापदंडों की आवश्यकता हो सकती है, लेकिन यह संबंध illustrates क्यों प्रवाह दर नली आकार के लिए मौलिक है।

इसलिए आवश्यक प्रवाह सीमा के बाद एक नली का चयन किया जाना चाहिए इससे पहले की बजाय स्थापित किया गया है।

3. नली आईडी फ्लो के लिए नली आयुध डिपो से अधिक महत्वपूर्ण है

हाइड्रोलिक प्रदर्शन पर चर्चा करते समय, इंजीनियरों को आंतरिक व्यास और बाहरी व्यास के बीच अंतर होना चाहिए।

आंतरिक व्यास (आईडी) नली के माध्यम से अनुमानित प्रवाह मार्ग निर्धारित करता है।

बाहरी व्यास (OD) स्थापना निकासी, क्लैंपिंग, रूटिंग और यांत्रिक एकीकरण के लिए अधिक प्रासंगिक है।

दीवार निर्माण में मतभेदों के कारण अलग-अलग आंतरिक प्रवाह मार्ग होने के कारण दो hoses के समान आयाम हो सकते हैं।

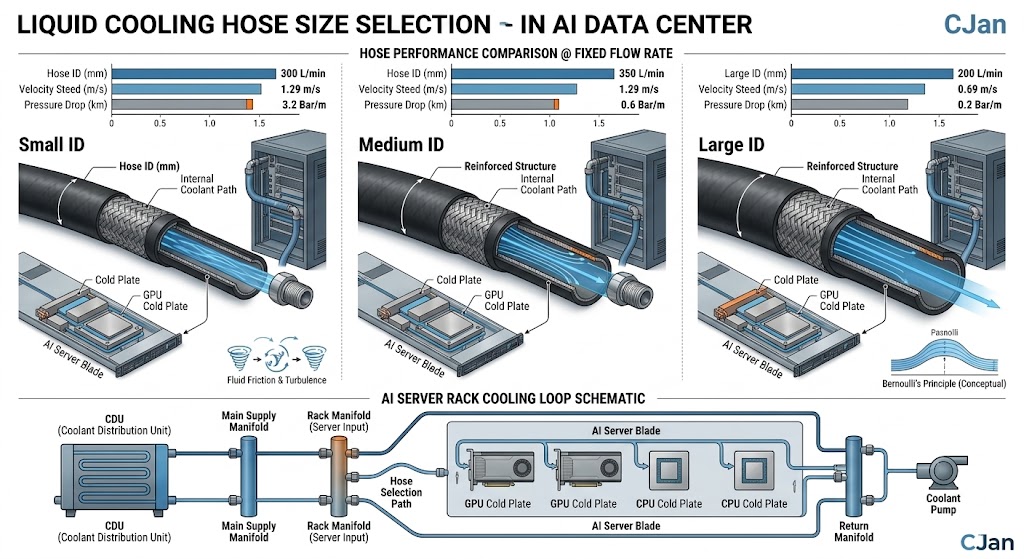

4. कैसे नली व्यास प्रभाव दबाव ड्रॉप

एक दिए गए शीतलक और प्रवाह दर के लिए, आंतरिक व्यास को कम करने से शीतलक वेग बढ़ जाता है।

उच्च वेग आम तौर पर घर्षण दबाव हानि को बढ़ाता है।

यही कारण है कि एक undersized नली एक उच्च प्रवाह ठंडा सर्किट में एक प्रतिबंध बन सकता है।

दबाव-ड्रॉप व्यवहार को वास्तविक डिजाइन प्रवाह पर जांच की जानी चाहिए, बजाय एक मध्यस्थ परीक्षण स्थिति के बजाय।

गहरी चर्चा के लिए, देखें तरल शीतलक नली दबाव ड्रॉप: एआई डेटा सेंटर में इसे कैसे गणना और नियंत्रित करें.

5. क्या एक बड़ा नली हमेशा शीतलन में सुधार करती है?

जरूरी नहीं।

एक बड़ा आंतरिक व्यास हाइड्रोलिक प्रतिरोध को कम कर सकता है, लेकिन नली को अभी भी बाकी शीतलन प्रणाली के साथ एकीकृत करने की आवश्यकता है।

बढ़ती नली का आकार बड़ा हो सकता है:

• फिटिंग
• कई गुना बंदरगाह
• UQD
• क्लैंप या कनेक्शन हार्डवेयर
• रूटिंग स्पेस

एक बड़ी नली भी एक कसकर पैक सर्वर वातावरण में कम सुविधाजनक हो सकती है।

इसलिए उद्देश्य व्यास को अधिकतम करने के बजाय उचित आकार का चयन करना है।

6. पूर्ण प्रवाह पथ पर विचार करें

नली हाइड्रोलिक सर्किट का केवल एक हिस्सा है।

प्रत्येक अनुभाग हाइड्रोलिक प्रतिरोध का योगदान कर सकता है।

यदि एक नली में अपेक्षाकृत बड़ा आंतरिक व्यास होता है लेकिन UQD या फिटिंग में काफी छोटा प्रवाह मार्ग होता है, तो कनेक्शन सीमित बिंदु बन सकता है।

इसलिए नली का आकार पूर्ण कनेक्शन वास्तुकला के साथ समन्वित किया जाना चाहिए।

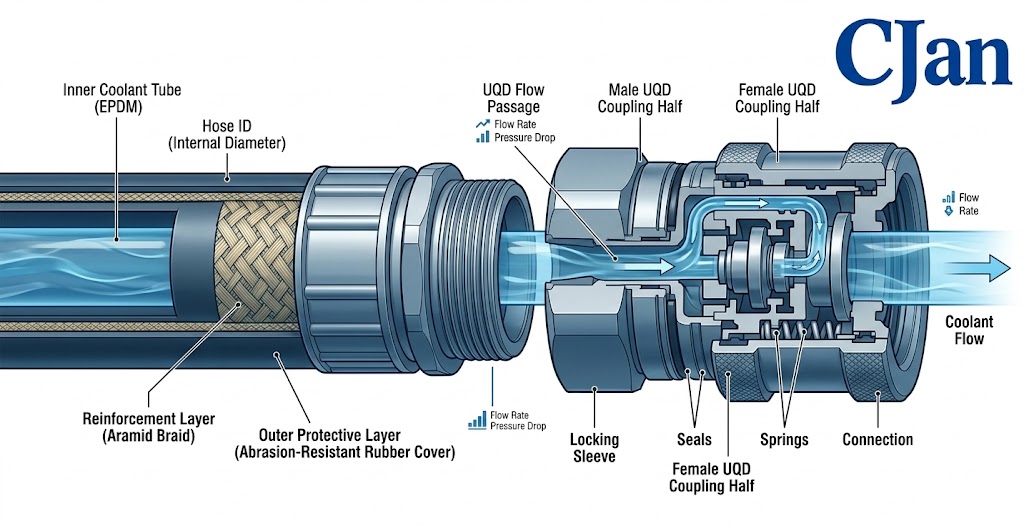

7. UQD के साथ नली का आकार मिलान करें

UQD उपकरण सेवा के दौरान तरल शीतलन घटकों को जोड़ने और डिस्कनेक्ट करने का एक व्यावहारिक तरीका प्रदान करता है।

हालांकि, UQD शीतलक प्रवाह पथ का भी हिस्सा है।

इसलिए हाइड्रोलिक मूल्यांकन के दौरान नली और यूक्यूडी को असेंबली के रूप में माना जाना चाहिए।

एक उपयोगी डिजाइन सवाल केवल नहीं है:

क्या नली व्यास मैं उपयोग करना चाहिए?

यह है:

क्या नली और कनेक्शन विन्यास स्वीकार्य दबाव हानि के साथ आवश्यक प्रवाह प्रदान करता है?

8. नली का आकार और न्यूनतम बेंड त्रिज्या

भौतिक रूटिंग एक महत्वपूर्ण विचार है।

बड़े hoses को आम तौर पर अधिक स्थापना स्थान की आवश्यकता होती है और इसमें एक बड़ा न्यूनतम मोड़ त्रिज्या हो सकता है।

एक एआई सर्वर रैक के अंदर, नली को ठंडे प्लेटों, बिजली घटकों, कई गुना और अन्य हार्डवेयर के आसपास मार्ग की आवश्यकता हो सकती है।

एक नली जो अच्छी तरह से हाइड्रोलिक प्रदर्शन करती है, अभी भी अनुपयुक्त हो सकती है यदि इसे अत्यधिक झुकने के बिना रूट नहीं किया जा सकता है।

9. एक नली का चयन करने से बचें जो बहुत छोटा है

एक undersized नली कई समस्याओं का निर्माण कर सकते हैं।

• उच्च वेग
• उच्च दबाव ड्रॉप
• ग्रेटर पंप दबाव की आवश्यकता
• संभावित प्रवाह सीमाओं
• कम डिजाइन मार्जिन

कम लोड ऑपरेशन के दौरान समस्या स्पष्ट नहीं हो सकती है।

जब सिस्टम अपनी इच्छित उच्च लोड ऑपरेटिंग स्थिति तक पहुंच जाता है तो यह अधिक महत्वपूर्ण हो सकता है।

10। एक नली का चयन करने से बचें जो अत्यधिक बड़े हैं

Oversizing भी नुकसान है।

• अधिक स्थापना स्थान
• बड़े कनेक्शन हार्डवेयर
• संभावित रूप से बड़े मोड़ त्रिज्या
• उच्च सामग्री उपयोग
• अधिक कठिन रैक एकीकरण

इस कारण से, नली चयन इंजीनियरिंग आवश्यकताओं पर आधारित होना चाहिए, बल्कि बड़े ट्यूबिंग के लिए एक सामान्य वरीयता के बजाय।

11. कूलेंट टाइप पर विचार किया जाना चाहिए

विभिन्न शीतलक योगों में विभिन्न भौतिक गुण हो सकते हैं।

Viscosity और घनत्व हाइड्रोलिक व्यवहार को प्रभावित करते हैं, जबकि रासायनिक संगतता यह निर्धारित करती है कि क्या नली सामग्री दीर्घकालिक सेवा के लिए उपयुक्त है।

इसलिए नली का आकार स्वतंत्र रूप से शीतलक से नहीं चुना जाना चाहिए।

पानी आधारित शीतलक का उपयोग करके सिस्टम के लिए, हाइड्रोलिक मूल्यांकन अभी भी वास्तविक शीतलक निर्माण और ऑपरेटिंग तापमान पर विचार करना चाहिए।

12. तापमान हाइड्रोलिक व्यवहार बदल सकता है

कूलेंट गुण तापमान परिवर्तन के रूप में बदल सकते हैं।

चूंकि चिपचिपाहट प्रवाह प्रतिरोध को प्रभावित कर सकती है, एक तापमान पर दबाव-ड्रॉप व्यवहार किसी अन्य तापमान पर व्यवहार के समान नहीं हो सकता है।

अपेक्षाकृत व्यापक ऑपरेटिंग तापमान रेंज वाले सिस्टम के लिए, नली मूल्यांकन को एक नाममात्र बिंदु पर भरोसा करने के बजाय प्रासंगिक ऑपरेटिंग स्थितियों पर विचार करना चाहिए।

13. नली की लंबाई भी मामले

एक बार नली का व्यास चुना गया है, नली की लंबाई पर विचार किया जाना चाहिए।

लंबे नली रन आम तौर पर एक ही आंतरिक व्यास और शीतलक स्थितियों के साथ छोटे रनों की तुलना में अधिक घर्षण दबाव हानि पैदा करते हैं।

एक रैक-स्तरीय शीतलन प्रणाली में, आपूर्ति और वापसी नली दोनों कुल सिस्टम प्रतिरोध में योगदान दे सकते हैं।

इसलिए रूटिंग को अनावश्यक नली की लंबाई शुरू किए बिना पर्याप्त सेवा प्रदान करने के लिए डिज़ाइन किया जाना चाहिए।

14। एक साथ आपूर्ति और रिटर्न लाइन पर विचार करें

एक तरल ठंडा लूप में आम तौर पर आपूर्ति और वापसी पथ दोनों होते हैं।

यदि दोनों पथ लचीली नली का उपयोग करते हैं, तो दोनों सिस्टम के हाइड्रोलिक प्रतिरोध में योगदान करते हैं।

केवल आपूर्ति नली का मूल्यांकन करने से कुल नली से संबंधित दबाव हानि को कम किया जा सकता है।

15. होज़ कंस्ट्रक्शन उपलब्ध फ्लो एरिया को प्रभावित कर सकता है

तरल शीतलन नली कई परतों का उपयोग कर सकती है, जिसमें एक आंतरिक तरल संपर्क परत, सुदृढीकरण और बाहरी सुरक्षात्मक परत शामिल है।

निर्माण यांत्रिक प्रदर्शन को प्रभावित करता है और बाहरी व्यास और आंतरिक व्यास के बीच संबंधों को प्रभावित कर सकता है।

इस कारण से नली चयन निर्माता के वास्तविक आयामी डेटा का उपयोग करना चाहिए।

नली को केवल इसकी बाहरी उपस्थिति या नाममात्र बाहरी आकार से नहीं माना जाना चाहिए।

16. दबाव रेटिंग और नली का आकार विभिन्न पैरामीटर हैं

एक नली में एक उचित दबाव रेटिंग हो सकती है जबकि अभी भी हाइड्रोलिक परिप्रेक्ष्य से अनुपयुक्त हो सकता है।

दबाव रेटिंग दबाव क्षमता का वर्णन करता है।

नली का आकार प्रवाह वेग और दबाव हानि को प्रभावित करता है।

17। एक नली आकार देने की विशिष्टता कैसे बनाएं

एक नली निर्माता से संपर्क करने से पहले, एक बुनियादी अनुप्रयोग विनिर्देश तैयार करें।

18. एक प्रैक्टिकल नली आकार चयन प्रक्रिया

यह अनुक्रम सामान्य स्थिति को रोकने में मदद करता है जहां वास्तविक शीतलन आवश्यकताओं को समझने से पहले नली व्यास का चयन किया जाता है।

19. क्यों आवेदन की स्थिति एक जेनेरिक नली आकार से अधिक है

प्रत्येक AI डेटा सेंटर शीतलन प्रणाली के लिए स्वचालित रूप से सही है कि कोई एकल नली आकार नहीं है।

विभिन्न प्रणालियों में भिन्नता हो सकती है:

• थर्मल लोड
• शीतलक फॉर्मूलेशन
• प्रवाह की आवश्यकताएं
• दबाव सीमा
• रैक लेआउट
• कनेक्शन वास्तुकला

नतीजतन, एक नली जो एक शीतलन वास्तुकला में अच्छी तरह से काम करती है वह दूसरे के लिए सबसे अच्छा विकल्प नहीं हो सकता है।

20. उच्च घनत्व AI रैक के लिए नली का आकार चयन

उच्च घनत्व AI रैक शीतलन अवसंरचना पर अतिरिक्त मांग करते हैं।

अधिक थर्मल लोड उच्च शीतलक प्रवाह की आवश्यकता हो सकती है, जबकि hoses के लिए उपलब्ध भौतिक स्थान सीमित रहता है।

यह एक व्यावहारिक इंजीनियरिंग व्यापार बंद बनाता है:

इसलिए सबसे अच्छा समाधान आम तौर पर एक पृथक नली आकार निर्णय के बजाय एक समन्वित प्रणाली डिजाइन है।

21. कैसे CJAN लिक्विड कूलिंग होसेस का मूल्यांकन किया जा सकता है

CJAN तरल शीतलन अनुप्रयोगों के लिए कई नली विन्यास प्रदान करता है।

The The Atheth CJAN LCH लिक्विड कूलिंग नली आवश्यक प्रवाह, तापमान, दबाव, आयाम और कनेक्शन विन्यास के अनुसार मूल्यांकन किया जा सकता है।

अतिरिक्त विन्यास में शामिल हैं LCH-SD और LCH-SDS.

एक अनुप्रयोग-विशिष्ट सिफारिश के लिए, वास्तविक ऑपरेटिंग मापदंडों को केवल नाममात्र नली आकार से उत्पाद चुनने के बजाय प्रदान किया जाना चाहिए।

22। समाप्त नली असेंबली को अनदेखा न करें

एआई रैक में स्थापित अंतिम उत्पाद में नली, फिटिंग, यूक्यूडी और अन्य कनेक्शन घटक हो सकते हैं।

तैयार विधानसभा के लिए जांच की जानी चाहिए:

• आवश्यक प्रवाह
• दबाव ड्रॉप
• दबाव रेटिंग
• तापमान रेंज
• Leak tightness
• बेंड त्रिज्या
• कनेक्शन संगतता

यह विशेष रूप से महत्वपूर्ण है जब कूलिंग लूप में सीमित दबाव मार्जिन होता है।

23. एक साधारण इंजीनियरिंग उदाहरण

एक एआई कूलिंग लूप पर विचार करें जिसके लिए एक लचीली नली के माध्यम से परिभाषित शीतलक प्रवाह की आवश्यकता होती है।

तुरंत नाममात्र आकार से नली का चयन करने के बजाय, इंजीनियर समान परिस्थितियों में कई उम्मीदवार आंतरिक व्यास की तुलना कर सकते हैं।

यह तुलना केवल बाहरी व्यास पर आधारित एक नली चुनने की तुलना में चयन के लिए बहुत मजबूत आधार प्रदान करती है।

24. ऑर्डर करने से पहले पूछे जाने वाले प्रश्न

1. क्या प्रवाह दर की आवश्यकता है?

जहां संभव हो वहां सामान्य और अधिकतम ऑपरेटिंग प्रवाह दोनों को परिभाषित करें।

2. क्या शीतलक का इस्तेमाल किया जाएगा?

नली सामग्री वास्तविक शीतलक के साथ संगत होना चाहिए।

3. क्या दबाव ड्रॉप स्वीकार्य है?

यह निर्धारित करने में मदद करता है कि प्रस्तावित आंतरिक व्यास उपयुक्त है।

4. क्या कनेक्शन हार्डवेयर का इस्तेमाल किया जाएगा?

नली और UQD आयाम एक साथ विचार किया जाना चाहिए।

5. नली को कैसे रूट किया जाएगा?

नली विन्यास को अंतिम रूप देने से पहले मोड़ त्रिज्या, उपलब्ध स्थान और सेवा पहुंच की जांच करें।

25. तरल शीतलक नली आकार चेकलिस्ट

निष्कर्ष

एआई डेटा सेंटर के लिए एक तरल शीतलन नली का चयन शीतलन आवश्यकता के साथ शुरू होता है, नली स्वयं नहीं।

आवश्यक शीतलक प्रवाह हाइड्रोलिक लक्ष्य को स्थापित करता है। नली आंतरिक व्यास तब शीतलक वेग और दबाव ड्रॉप को नियंत्रित करने में एक महत्वपूर्ण कारक बन जाता है। नली की लंबाई, शीतलक गुण, तापमान, फिटिंग, UQDs और रूटिंग को अंतिम विन्यास के बाद भी विचार किया जाना चाहिए।

सबसे व्यावहारिक दृष्टिकोण पूर्ण शीतलन असेंबली के हिस्से के रूप में नली का मूल्यांकन करना है।

CJAN के LCH, LCH-SD और LCH-SDS विन्यास तरल शीतलन अनुप्रयोगों के लिए विकल्प प्रदान करते हैं जहां हाइड्रोलिक प्रदर्शन, लचीलापन और सिस्टम एकीकरण को एक साथ विचार करने की आवश्यकता होती है।

एआई डेटा सेंटर परियोजनाओं के लिए, इंजीनियर शीतलक प्रकार, प्रवाह दर, दबाव, तापमान, नली की लंबाई और कनेक्शन आवश्यकताओं को परिभाषित करके मूल्यांकन शुरू कर सकते हैं।

अधिक जानकारी के लिए, जाएं CJAN लिक्विड कूलिंग सॉल्यूशन पृष्ठ या समीक्षा CJAN LCH लिक्विड कूलिंग नली.
