कैसे कूलेंट संगतता एआई डाटा सेंटर के लिए तरल शीतलक नली चयन को प्रभावित करता है

एक तरल ठंडा AI डेटा केंद्र में, शीतलक केवल एक नली से गुजरता नहीं है। यह कूलिंग सिस्टम के ऑपरेटिंग जीवन में नली की आंतरिक परत के संपर्क में रहता है।

यह कूलेंट संगतता को नली चयन का एक महत्वपूर्ण हिस्सा बनाता है।

एक नली में उपयुक्त दबाव और तापमान रेटिंग हो सकती है और फिर भी अतिरिक्त मूल्यांकन की आवश्यकता होती है यदि इसकी गीला सामग्री शीतलक के लिए उपयुक्त नहीं है।

नली के आकार के मूल सिद्धांतों के लिए, देखें एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें.

1. कूलेंट संगतता क्या मतलब है?

कूलेंट संगतता बताता है कि क्या शीतलक के संपर्क में सामग्री सेवा के दौरान अपनी आवश्यक भौतिक और कार्यात्मक गुणों को बनाए रख सकती है।

एक तरल ठंडा नली के लिए, सबसे महत्वपूर्ण क्षेत्र आम तौर पर आंतरिक तरल संपर्क परत है।

मूल्यांकन को पूर्ण असेंबली में फिटिंग, सील, यूक्यूडी और अन्य गीले घटकों पर भी विचार करना चाहिए।

इसलिए संगतता केवल नली नाम की संपत्ति के बजाय एक विधानसभा स्तर पर विचार है।

2. क्यों कूलेंट संगतता मामलों में एआई कूलिंग

एआई डेटा सेंटर शीतलन प्रणाली को निरंतर संचालन के लिए डिज़ाइन किया गया है और अपेक्षाकृत स्थिर थर्मल भार के तहत लंबी अवधि के लिए काम कर सकता है।

एक नली को अपनी यांत्रिक अखंडता को बनाए रखने की उम्मीद है जबकि बार-बार शीतलक, तापमान परिवर्तन और प्रणाली के दबाव को उजागर किया जाता है।

यदि भौतिक संगतता का ठीक से मूल्यांकन नहीं किया जाता है, तो परिणामों में भौतिक गुणों, रिसाव जोखिम या सेवा जीवन को छोटा करने में परिवर्तन शामिल हो सकते हैं।

इस कारण से, शीतलक संगतता प्रारंभिक इंजीनियरिंग विनिर्देश में संबंधित है।

3. वास्तविक कूलेंट के साथ शुरू

पहला कदम शीतलन प्रणाली द्वारा उपयोग किए जाने वाले शीतलक की पहचान करना है।

यह नहीं मानते कि सभी जल आधारित शीतलक समान रूप से व्यवहार करते हैं।

वास्तविक सूत्रीकरण में संक्षारण, जैविक विकास या अन्य ऑपरेटिंग विशेषताओं को नियंत्रित करने के उद्देश्य से योजक हो सकते हैं।

वे योजक नली द्वारा अनुभव किए गए रासायनिक वातावरण को बदल सकते हैं।

4. जल और जल आधारित शीतलक

जल आधारित शीतलन प्रणाली का व्यापक रूप से उपयोग किया जाता है क्योंकि पानी में अनुकूल गर्मी हस्तांतरण विशेषताएं होती हैं।

हालांकि, एक वाणिज्यिक ठंडा लूप में इस्तेमाल किया जाने वाला शीतलक शुद्ध पानी नहीं हो सकता है।

इसमें योजक या विभिन्न घटकों का मिश्रण हो सकता है।

इसलिए नली चयन वास्तविक ऑपरेटिंग तरल पदार्थ पर आधारित होना चाहिए क्योंकि केवल शीतलक को "पानी" के रूप में वर्णित किया जाना चाहिए।

5. ग्लाइकोल-आधारित कूलेंट विशिष्ट मूल्यांकन की आवश्यकता है

कुछ शीतलन प्रणाली जल-ग्लाइकोल मिश्रण का उपयोग करती है ताकि ठंड और अन्य ऑपरेटिंग स्थितियों के खिलाफ अतिरिक्त सुरक्षा प्रदान की जा सके।

ग्लिसोल की एकाग्रता तरल गुणों जैसे चिपचिपाहट को प्रभावित कर सकती है।

एक नली चयन दृष्टिकोण से, इसका मतलब यह है कि रासायनिक संगतता और हाइड्रोलिक प्रदर्शन दोनों पर विचार किया जाना चाहिए।

एक ही नली विभिन्न शीतलक योगों के साथ विभिन्न दबाव ड्रॉप व्यवहार का अनुभव कर सकती है।

यह सीधे दबाव ड्रॉप विचारों के साथ शीतलक चयन को जोड़ता है जिसमें चर्चा की गई है तरल शीतलक नली दबाव ड्रॉप: एआई डेटा सेंटर में इसे कैसे गणना और नियंत्रित करें.

6. कूलेंट तापमान संगतता वातावरण बदलता है

संगतता केवल कमरे के तापमान के बजाय वास्तविक तापमान रेंज में मूल्यांकन किया जाना चाहिए।

तापमान शीतलक और नली सामग्री दोनों को प्रभावित कर सकता है।

एक ऐसी सामग्री जो एक शर्त के तहत अच्छी तरह से प्रदर्शन करती है इसलिए ऑपरेटिंग तापमान काफी अलग होने पर फिर से मूल्यांकन किया जाना चाहिए।

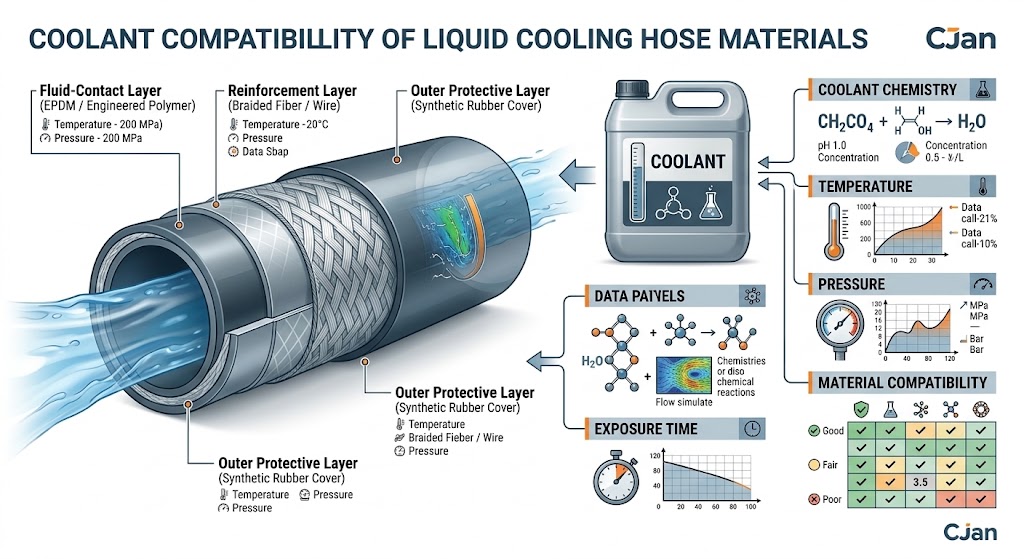

7. आंतरिक परत विशेष रूप से महत्वपूर्ण है

आंतरिक परत सीधे शीतलक के संपर्क में आती है।

इसलिए इसका भौतिक चयन रासायनिक प्रतिरोध, पारगमन व्यवहार और दीर्घकालिक तरल संपर्क प्रदर्शन को प्रभावित कर सकता है।

सुदृढीकरण परत में एक अलग प्राथमिक कार्य है। यह यांत्रिक शक्ति और दबाव क्षमता में योगदान देता है।

बाहरी परत नली को आसपास के वातावरण से बचाती है।

एक विशिष्ट निर्माण के रूप में प्रतिनिधित्व किया जा सकता है:

8. रासायनिक संगतता तापमान प्रतिरोध के समान नहीं है

इन दो गुणों को विनिमेय नहीं माना जाना चाहिए।

एक नली सामग्री एक विशेष तापमान रेंज को सहन कर सकती है जबकि रासायनिक एक्सपोजर के लिए अलग मूल्यांकन की आवश्यकता होती है।

इसके विपरीत, एक सामग्री में अच्छा रासायनिक प्रतिरोध हो सकता है लेकिन अभी भी वास्तविक थर्मल और दबाव की स्थिति के खिलाफ जांच की आवश्यकता है।

इसलिए एक पूर्ण नली विनिर्देश दोनों पर विचार करना चाहिए।

9. जब संगतता खराब है तो क्या हो सकता है?

असंगत जोखिम समय के साथ एक बहुलक या elastomer के गुणों को बदल सकता है।

सामग्री और द्रव संयोजन के आधार पर संभावित चिंताओं में शामिल हो सकते हैं:

• सूजन
• कठोरता में परिवर्तन
• लचीलेपन में परिवर्तन
• यांत्रिक गुणों का नुकसान
• पारगमन
• भूतल गिरावट

सटीक व्यवहार सामग्री, शीतलक निर्माण, तापमान और जोखिम की अवधि पर निर्भर करता है।

इसलिए, इन प्रभावों को मानने के बजाय सत्यापित किया जाना चाहिए।

क्यों दीर्घकालिक एक्सपोजर मामले

एआई शीतलन प्रणाली में उपयोग की जाने वाली एक नली विस्तारित अवधि के लिए सेवा में रह सकती है।

एक लघु प्रयोगशाला जोखिम आवश्यक रूप से पूर्ण सेवा वातावरण को पुन: उत्पन्न नहीं करता है।

लंबे समय तक मूल्यांकन उपयोगी हो सकता है जब आवेदन में निरंतर शीतलक परिसंचरण, उच्च तापमान या एक विशेष शीतलक सूत्र शामिल होता है।

जहां विश्वसनीयता की आवश्यकता उच्च है, भौतिक संगतता को सत्यापन परीक्षण के साथ माना जाना चाहिए।

11. कूलेंट संगतता और नली पारगमन

पारगमन आणविक स्तर पर एक सामग्री के माध्यम से तरल पदार्थ या द्रव घटकों के आंदोलन का वर्णन करता है।

पारगमन का महत्व आवेदन और शीतलक पर दृढ़ता से निर्भर करता है।

कुछ शीतलन प्रणालियों में, मुख्य चिंता द्रव रोकथाम को बनाए रख सकती है। अन्य प्रणालियों में, शीतलक शुद्धता या सिस्टम सफाई अधिक महत्वपूर्ण हो सकती है।

इसलिए उचित मूल्यांकन वास्तविक शीतलन वास्तुकला को प्रतिबिंबित करना चाहिए।

12. संगतता सील और फिटिंग शामिल करना चाहिए

एक संगत नली सामग्री का चयन करना पर्याप्त नहीं है यदि कनेक्शन घटक ऐसी सामग्री का उपयोग करते हैं जो समान शीतलक के लिए अनुपयुक्त हैं।

एक पूर्ण तरल ठंडा विधानसभा हो सकता है:

• नली आंतरिक परत
• फिटिंग
• ओ-रिंग्स या सील
• UQD
• कई गुना घटक
• शीत प्लेट कनेक्शन

सभी गीला सामग्रियों को सिस्टम योग्यता के दौरान माना जाना चाहिए।

13. नली संगतता और UQD चयन

UQD अक्सर उपयोग किया जाता है जहां घटकों को रखरखाव के दौरान डिस्कनेक्ट करने की आवश्यकता होती है।

इसलिए UQD शीतलक पथ के भीतर एक और सामग्री इंटरफ़ेस बनाता है।

नली, फिटिंग और UQD को कनेक्टेड असेंबली के रूप में मूल्यांकन किया जाना चाहिए।

यह दृष्टिकोण नली को एक पृथक घटक के रूप में इलाज करने से रोकता है।

14. संगतता और हाइड्रोलिक प्रदर्शन जुड़े हुए हैं

कूलेंट संगतता मुख्य रूप से एक भौतिक चयन मुद्दा है, लेकिन शीतलक स्वयं भी हाइड्रोलिक प्रदर्शन को प्रभावित करता है।

चिपचिपाहट में परिवर्तन दबाव ड्रॉप और पंप आवश्यकताओं को प्रभावित कर सकते हैं।

इसका मतलब यह है कि शीतलक चयन दोनों को प्रभावित करता है:

• भौतिक संगतता
• हाइड्रोलिक प्रदर्शन

दोनों को शीतलन प्रणाली डिजाइन प्रक्रिया में शामिल किया जाना चाहिए।

15. कूलेंट संगतता और नली का आकार

नली का आकार आम तौर पर प्रवाह और हाइड्रोलिक आवश्यकताओं से निर्धारित होता है, जबकि सामग्री चयन आंशिक रूप से शीतलक संगतता द्वारा संचालित होता है।

इन निर्णयों को कभी-कभी मिलकर बनाया जाना चाहिए।

सही आंतरिक व्यास के साथ एक नली एक उपयुक्त विकल्प नहीं है यदि इसकी गीला सामग्री शीतलक के लिए योग्य नहीं है।

स्वयं आकार देने की प्रक्रिया के लिए, देखें एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें.

16. एक प्रैक्टिकल कूलेंट संगतता मैट्रिक्स

एक उपयोगी इंजीनियरिंग वर्कफ़्लो अंतिम नली चयन से पहले एक संगतता मैट्रिक्स बनाने के लिए है।

पैरामीटर	क्या करें
कूलेंट	सटीक तरल पदार्थ या संरचना
तापमान	सामान्य और अधिकतम ऑपरेटिंग रेंज
एक्सपोजर	सतत या आंतरायिक संपर्क
आंतरिक परत	भौतिक संगतता
सील	कूलेंट के साथ संगतता
UQD	गीला सामग्री संगतता
मान्यता	परीक्षण आवश्यकताओं

17। तापमान अकेले से नली सामग्री का चयन न करें

तापमान रेटिंग अनुपयुक्त सामग्रियों को नष्ट करने के लिए उपयोगी हैं, लेकिन वे अंतिम चयन के लिए पर्याप्त नहीं हैं।

उदाहरण के लिए, दो सामग्रियों को विभिन्न रासायनिक प्रतिरोध विशेषताओं के दौरान आवश्यक तापमान सीमा को सहन कर सकते हैं।

इसलिए चयन प्रक्रिया को जोड़ना चाहिए:

• तापमान क्षमता
• कूलेंट संगतता
• दबाव क्षमता
• लचीलापन
• पारगमन आवश्यकताओं
• सेवा वातावरण

18. पूर्ण ऑपरेटिंग लिफाफे पर विचार करें

नली चयन शर्तों पर विचार करना चाहिए कि विधानसभा वास्तव में अनुभव करेगी।

यह एक ही विनिर्देश जैसे अधिकतम तापमान से सामग्री का चयन करने से अधिक विश्वसनीय है।

19. संगतता परीक्षण अनिश्चितता को कम कर सकते हैं

जब शीतलक तैयार करना असामान्य है, नव विकसित या व्यावसायिक रूप से संवेदनशील है, तो प्रत्यक्ष सामग्री परीक्षण उपयोगी सबूत प्रदान कर सकता है।

संभावित मूल्यांकन विधियों में शामिल हो सकते हैं:

• विसर्जन जोखिम
• आयामी निरीक्षण
• कठोरता तुलना
• दृश्य निरीक्षण
• दबाव परीक्षण
• प्रवाह परीक्षण
• लंबे समय तक गिरावट परिसंचरण परीक्षण

उपयुक्त परीक्षण विधि आवेदन और योग्यता आवश्यकताओं पर निर्भर करती है।

क्यों आवेदन परीक्षण मूल्यवान है

प्रकाशित संगतता चार्ट उपयोगी प्रारंभिक मार्गदर्शन प्रदान कर सकते हैं, लेकिन वास्तविक प्रणाली की स्थिति अधिक जटिल हो सकती है।

शीतलक में योजक हो सकते हैं, ऑपरेटिंग तापमान में उतार-चढ़ाव हो सकता है, और नली को दबाव साइकिलिंग और बार-बार झुकने के संपर्क में लाया जा सकता है।

जहां विश्वसनीयता महत्वपूर्ण है, एप्लिकेशन-विशिष्ट सत्यापन अकेले एक सामान्य संगतता बयान पर भरोसा करने की तुलना में मजबूत सबूत प्रदान कर सकता है।

21. प्रश्न पूछने के लिए एक नली आपूर्तिकर्ता

एक आपूर्तिकर्ता के साथ एक तरल ठंडा नली आवेदन पर चर्चा करते समय, निम्नलिखित जानकारी उपयोगी है:

• क्या शीतलक का इस्तेमाल किया जा रहा है?
• कूलेंट एकाग्रता क्या है?
• ऑपरेटिंग तापमान क्या है?
• अधिकतम तापमान क्या है?
• ऑपरेटिंग दबाव क्या है?
• आवश्यक प्रवाह दर क्या है?
• कब तक नली सेवा में रहती है?
• क्या विशेष स्वच्छता आवश्यकताएं हैं?
• क्या फिटिंग और UQD की आवश्यकता है?

इन मापदंडों को प्रदान करने से नली निर्माण को एक सामान्य विनिर्देश के बजाय वास्तविक अनुप्रयोग के खिलाफ मूल्यांकन करने की अनुमति मिलती है।

22। CJAN तरल शीतलक नली विकल्प

CJAN तरल शीतलन नली विन्यास प्रदान करता है जिसका मूल्यांकन शीतलक, तापमान, दबाव, प्रवाह और स्थापना आवश्यकताओं के अनुसार किया जा सकता है।

वर्तमान CJAN LCH लिक्विड कूलिंग नली तरल शीतलन उत्पाद रेंज का हिस्सा है।

अतिरिक्त विन्यास में शामिल हैं LCH-SD और LCH-SDS.

अंतिम चयन वास्तविक परिचालन स्थितियों और आवश्यक कनेक्शन विन्यास पर आधारित होना चाहिए।

23. कूलेंट संगतता को मास तैनाती से पहले मूल्यांकन किया जाना चाहिए

शीतलन प्रणाली के बाद नली को बदलने से पहले ही तैनात किया गया है, डिजाइन चरण के दौरान सामग्री को मान्य करने की तुलना में काफी कठिन हो सकता है।

बेहतर प्रक्रिया है:

यह अनुक्रम स्थापना के बाद सामग्री के मुद्दों की खोज के जोखिम को कम कर सकता है।

24. पांच कॉमन कूलेंट संगतता Mistakes

मिस्टेक 1: सभी जल आधारित कूलेंटों को उसी के रूप में इलाज करना

कूलेंट फॉर्मूलेशन में विभिन्न योजक और सांद्रता हो सकती है।

मिस्टेक 2: केवल तापमान प्रतिरोध की जांच

तापमान क्षमता स्वचालित रूप से रासायनिक संगतता स्थापित नहीं है।

Mistake 3: केवल नली की जाँच

फिटिंग, सील और UQD भी शीतलक से संपर्क करें।

Mistake 4: लंबी अवधि के एक्सपोजर की पहचान करना

शॉर्ट-अवधि जोखिम दीर्घकालिक परिचालन स्थितियों का प्रतिनिधित्व नहीं कर सकता है।

Mistake 5: कूलेंट को परिभाषित करने से पहले सामग्री का चयन करना

अंतिम गीला सामग्री चुनने से पहले शीतलक की पहचान की जानी चाहिए।

25 कूलेंट संगतता चेकलिस्ट

आइटम	आवश्यक कार्रवाई
शीतलक	वास्तविक तरल पदार्थ की पहचान करें
ऑपरेटिंग तापमान	पूर्ण रेंज को परिभाषित करें
परिचालन दबाव	सामान्य और अधिकतम परिभाषित करें
प्रवाह दर	परिभाषित डिजाइन प्रवाह
आंतरिक नली परत	अनुकूलता का मूल्यांकन
फिटिंग	गीला सामग्री की जाँच करें
सील	संगतता की जाँच करें
UQD	शीतलक संपर्क सामग्री की जाँच करें
सेवा जीवन	जोखिम अवधि पर विचार करें
मान्यता	परीक्षण आवश्यकताओं को परिभाषित करें

निष्कर्ष

कूलेंट संगतता एआई डेटा केंद्रों के लिए तरल शीतलन नली चयन का एक मूलभूत हिस्सा है।

सही नली वास्तविक शीतलक के साथ संगत होना चाहिए जबकि तापमान, दबाव, प्रवाह, लचीलापन, रूटिंग और कनेक्शन डिजाइन के लिए आवश्यकताओं को भी पूरा करना चाहिए।

आंतरिक द्रव-संपर्क परत विशेष ध्यान देने योग्य है, लेकिन पूर्ण गीला विधानसभा - फिटिंग, सील और यूक्यूडी सहित - भी मूल्यांकन किया जाना चाहिए।

एआई डेटा सेंटर अनुप्रयोगों के लिए, सबसे विश्वसनीय दृष्टिकोण पहले शीतलक और ऑपरेटिंग लिफाफा को परिभाषित करना है, फिर नली सामग्री का मूल्यांकन करना और पूर्ण असेंबली को मान्य करना है।

CJAN की LCH, LCH-SD और LCH-SDS तरल ठंडा नली विन्यास विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार मूल्यांकन किया जा सकता है।

अधिक जानकारी के लिए, जाएं CJAN लिक्विड कूलिंग सॉल्यूशन पृष्ठ या समीक्षा CJAN LCH लिक्विड कूलिंग नली.
