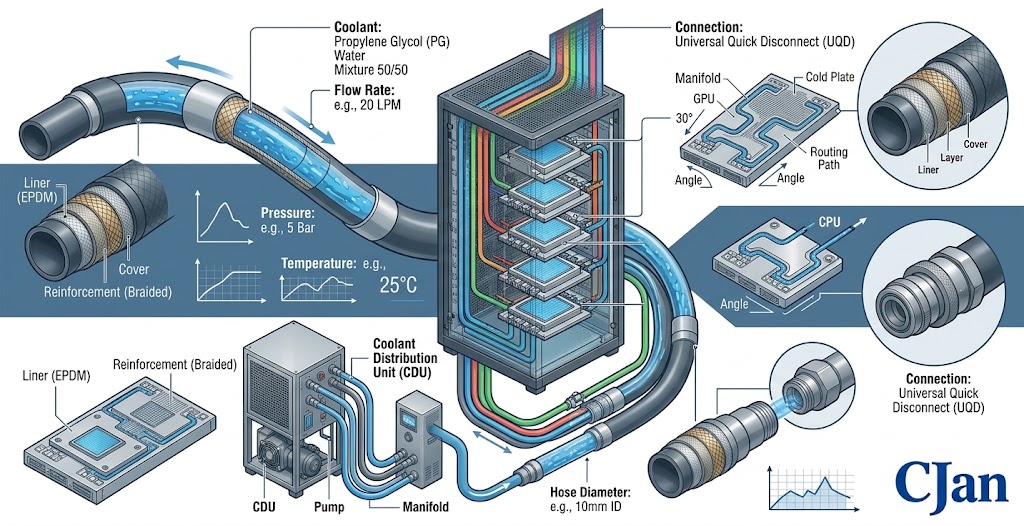

उच्च घनत्व AI सर्वर के लिए सही तरल शीतलक नली का चयन कैसे करें

चूंकि एआई सर्वर अधिक शक्तिशाली हो जाते हैं, इसलिए शीतलन डिजाइन कम क्षमाशील हो जाता है।

उच्च घनत्व GPU सिस्टम रैक स्पेस की अपेक्षाकृत छोटी मात्रा में पर्याप्त थर्मल भार डाल सकते हैं। तरल शीतलन इन घटकों से गर्मी को दूर करने में मदद करता है, लेकिन कूलिंग लूप का प्रदर्शन द्रव पथ के हर हिस्से पर निर्भर करता है।

नली उन हिस्सों में से एक है।

यह एक सरल लचीला कनेक्शन हो सकता है, लेकिन इसकी आंतरिक व्यास, सामग्री, दबाव क्षमता, तापमान सीमा, मोड़ त्रिज्या और कनेक्शन विधि सभी अंतिम प्रणाली को प्रभावित कर सकते हैं।

यह देखने के लिए कि कैसे लिक्विड कूलिंग एआई इन्फ्रास्ट्रक्चर में काम करता है, देखें एआई डेटा सेंटर में तरल शीतलक कार्य कैसे करता है?.

1. क्यों उच्च घनत्व AI सर्वर में नली चयन मामले

एक पारंपरिक एयर कूल्ड सर्वर में, कंप्यूटिंग हार्डवेयर के आसपास कूलिंग लूप के माध्यम से सीधे कोई तरल नली नहीं चल रही है।

एक तरल ठंडा प्रणाली में, लचीला hoses घटकों के बीच शीतलक ले जाने वाले प्राथमिक पथ का हिस्सा बन सकता है।

वास्तुकला के आधार पर hoses कनेक्ट हो सकता है:

• शीत प्लेट
• मैनिफोल्ड
• सीडीयू
• सर्वर कूलिंग मॉड्यूल
• UQD
• अन्य द्रव-हैंडलिंग घटक

यह केवल एक क्रय निर्णय के बजाय नली चयन प्रणाली-डिज़ाइन निर्णय करता है।

2. कूलिंग आर्किटेक्चर के साथ शुरू

एक नली का चयन करने से पहले, यह समझने के लिए कि यह कहाँ स्थापित किया जाएगा।

एक रैक कई गुना और एक सर्वर के बीच उपयोग की जाने वाली नली में कूलिंग इन्फ्रास्ट्रक्चर में कहीं और इस्तेमाल की जाने वाली नली से अलग आवश्यकताएं हो सकती हैं।

पहला सवाल होना चाहिए:

• नली कहाँ स्थित है?
• यह किस घटक को जोड़ता है?
• क्या शीतलक इसके माध्यम से बहती है?
• इसका क्या दबाव है?
• क्या तापमान रेंज की उम्मीद है?
• कितना प्रवाह की आवश्यकता है?
• कितनी गति की उम्मीद है?

3. कूलेंट फर्स्ट को परिभाषित करें

शीतलक पहले मापदंडों में से एक है जिसे पहचाना जाना चाहिए।

विभिन्न तरल शीतलन प्रणाली विभिन्न शीतलक योगों का उपयोग कर सकती है, और नली सामग्री को वास्तविक तरल पदार्थ के लिए उपयुक्त होना चाहिए।

तापमान और जोखिम की स्थिति के साथ सामग्री संगतता का मूल्यांकन किया जाना चाहिए।

विस्तृत चर्चा के लिए, देखें कैसे कूलेंट संगतता एआई डाटा सेंटर के लिए तरल शीतलक नली चयन को प्रभावित करता है.

4. आवश्यक प्रवाह दर निर्धारित करें

नली अनावश्यक हाइड्रोलिक प्रतिरोध बनाने के बिना आवश्यक शीतलक प्रवाह की अनुमति चाहिए।

आवश्यक प्रवाह शीतलन भार पर निर्भर करता है और सिस्टम में तापमान अंतर की अनुमति देता है।

एक सरलीकृत संबंध है:

वास्तविक प्रणाली की गणना पूर्ण शीतलन लूप के मापदंडों का उपयोग करना चाहिए।

5. आंतरिक व्यास सावधानीपूर्वक चुनें

आंतरिक व्यास में द्रव वेग और दबाव हानि पर प्रत्यक्ष प्रभाव पड़ता है।

यदि आवश्यक प्रवाह के लिए नली बहुत छोटी है, तो दबाव हानि एक महत्वपूर्ण डिजाइन विचार बन सकती है।

यदि नली अनावश्यक रूप से बड़ी है, हालांकि, अतिरिक्त आकार स्थापना या पैकेजिंग मुद्दों को बना सकता है।

इसलिए नली का आकार भौतिक स्थापना बाधाओं के साथ हाइड्रोलिक आवश्यकताओं को संतुलित करना चाहिए।

अधिक जानकारी के लिए, देखें एआई डेटा सेंटर के लिए सही तरल शीतलक नली आकार का चयन कैसे करें.

6. दबाव आवश्यकताओं को समझें

सामान्य ऑपरेटिंग दबाव के साथ-साथ अधिकतम अपेक्षित दबाव की पहचान करें।

दबाव में उतार-चढ़ाव को यह भी माना जाना चाहिए कि सिस्टम पंप परिवर्तन, वाल्व संचालन या अन्य क्षणिक स्थितियों का अनुभव करता है।

नली विधानसभा वास्तविक दबाव वातावरण के लिए उपयुक्त होना चाहिए, बजाय एक नाममात्र मूल्य से चुना जा रहा है।

गहरी चर्चा के लिए, देखें एआई डेटा सेंटर में दबाव और तापमान प्रभावित तरल शीतलक नली विश्वसनीयता.

7. ऑपरेटिंग तापमान पर विचार करें

तापमान नली सामग्री व्यवहार के साथ-साथ शीतलक गुणों को प्रभावित करता है।

केवल एक तापमान संख्या का उपयोग करने के बजाय अपेक्षित ऑपरेटिंग रेंज को परिभाषित करें।

महत्वपूर्ण मूल्यों में शामिल हो सकते हैं:

• सामान्य परिचालन तापमान
• अधिकतम तापमान
• लघु अवधि के तापमान भ्रमण
• थर्मल सायक्लिंग रेंज

दबाव और तापमान को नली चयन के दौरान एक साथ माना जाना चाहिए।

8. थर्मल सायक्लिंग का मूल्यांकन

एआई कार्यभार जरूरी नहीं कि स्थिर रहे।

कंप्यूटिंग लोड में परिवर्तन शीतलन लूप की थर्मल स्थितियों को प्रभावित कर सकता है।

जहां शीतलक तापमान बार-बार बढ़ता है और गिर जाता है, नली असेंबली को दोहराया थर्मल साइकिलिंग का अनुभव हो सकता है।

महत्वपूर्ण थर्मल साइकिलिंग वाले अनुप्रयोगों के लिए, योग्यता दृष्टिकोण को इच्छित ऑपरेटिंग स्थितियों को प्रतिबिंबित करना चाहिए।

9. आवेदन के लिए नली निर्माण चुनें

तरल ठंडा hoses विभिन्न सामग्री और सुदृढीकरण निर्माण का उपयोग कर सकते हैं।

एक विशिष्ट प्रबलित नली में शामिल हो सकते हैं:

प्रत्येक परत में एक अलग कार्य होता है, और निर्माण को इच्छित ऑपरेटिंग वातावरण से मिलान किया जाना चाहिए।

10. आवेदन के लिए सामग्री मिलान

कोई एकल नली सामग्री नहीं है जो प्रत्येक तरल शीतलन प्रणाली के लिए स्वचालित रूप से आदर्श है।

आवेदन के आधार पर, इंजीनियर इलास्टोमेरिक या फ्लोरोपॉलिमर निर्माण जैसे सामग्रियों का मूल्यांकन कर सकते हैं।

चयन पर विचार करना चाहिए:

• कूलेंट संगतता
• तापमान रेंज
• दबाव की आवश्यकताएं
• लचीलापन
• पारगमन विचार
• स्वच्छता आवश्यकताओं
• अपेक्षित सेवा की स्थिति

11. लचीलापन रैक-लेवल कूलिंग में महत्वपूर्ण है

उच्च घनत्व सर्वर वातावरण अक्सर तरल रूटिंग के लिए सीमित स्थान छोड़ देता है।

नली को स्थापना सहनशीलता, उपकरण आंदोलन और रखरखाव पहुंच को समायोजित करने की आवश्यकता हो सकती है।

एक लचीली नली रूटिंग को सरल बना सकती है, लेकिन लचीलेपन को दबाव, तापमान या संगतता आवश्यकताओं के खर्च पर नहीं आना चाहिए।

12. स्थापना से पहले बेंड त्रिज्या की जांच करें

हर नली निर्माण में एक व्यावहारिक झुकने की सीमा होती है।

एक नली को केवल एक तंग मोड़ में मजबूर नहीं किया जाना चाहिए क्योंकि उपलब्ध स्थापना स्थान सीमित है।

सिस्टम डिजाइन के दौरान, अपेक्षित नली मार्ग की जांच आवश्यक मोड़ त्रिज्या के खिलाफ की जानी चाहिए।

13. नली ट्विस्टिंग से बचें

एक नली एक तटस्थ अभिविन्यास में रहने के दौरान मोड़ सकती है, लेकिन इसके अनुदैर्ध्य अक्ष के आसपास मोड़ अतिरिक्त यांत्रिक तनाव पैदा करता है।

यह विशेष रूप से महत्वपूर्ण हो सकता है जब नली सर्वर रखरखाव के दौरान अक्सर हटाए जाने वाले घटकों को जोड़ती है।

रूटिंग को नली को अनावश्यक टॉर्सनल लोडिंग के बिना स्वाभाविक रूप से स्थानांतरित करने की अनुमति देनी चाहिए।

14. कनेक्शन विधि पर विचार करें

नली द्रव असेंबली का केवल एक हिस्सा है।

कनेक्शन विधि में फिटिंग, क्रिम्प्ड एंड्स, सील और यूक्यूडी शामिल हो सकते हैं।

कनेक्शन नली निर्माण और इच्छित दबाव, तापमान और शीतलक के साथ संगत होना चाहिए।

एक नली जो आवश्यक विनिर्देश को पूरा करती है, स्वचालित रूप से पूर्ण असेंबली को उपयुक्त नहीं बनाती है।

15. क्यों UQD चयन मामले

UQD पूरे द्रव पथ को पुनर्निर्माण किए बिना शीतलन कनेक्शन को डिस्कनेक्ट करने की अनुमति देकर रखरखाव को सरल बना सकता है।

हालांकि, UQD चयन को नली के लिए उपयोग किए जाने वाले समान अनुप्रयोग मापदंडों पर विचार करना चाहिए।

• कूलेंट संगतता
• दबाव क्षमता
• तापमान रेंज
• कनेक्शन का आकार
• प्रवाह की आवश्यकताएं
• कनेक्शन और वियोग की आवश्यकताएं

16। गणना दबाव ड्रॉप

एक नली का चयन करते समय दबाव ड्रॉप एक महत्वपूर्ण हाइड्रोलिक विचार है।

यह नली आंतरिक व्यास, लंबाई, शीतलक गुणों और प्रवाह की स्थिति सहित कारकों पर निर्भर करता है।

लक्ष्य किसी भी कीमत पर नली दबाव ड्रॉप को कम करने के लिए जरूरी नहीं है। लक्ष्य सिस्टम की क्षमताओं के भीतर हाइड्रोलिक डिजाइन को बनाए रखते हुए आवश्यक शीतलन प्रदर्शन को प्राप्त करना है।

अधिक विस्तार के लिए देखें एआई डेटा सेंटर में दबाव ड्रॉप की गणना और नियंत्रण कैसे करें.

17। नली की लंबाई सिस्टम प्रदर्शन को प्रभावित कर सकती है

लंबे नली रन आम तौर पर अन्यथा तुलनात्मक स्थितियों के तहत छोटे रनों की तुलना में अधिक हाइड्रोलिक प्रतिरोध पेश करते हैं।

लंबी नली अनुभाग भी अधिक स्थापना स्थान पर कब्जा कर सकते हैं और अतिरिक्त समर्थन की आवश्यकता हो सकती है।

इसलिए नली की लंबाई केवल एक सुविधाजनक मानक लंबाई का उपयोग करने के बजाय वास्तविक रूटिंग आवश्यकता से निर्धारित की जानी चाहिए।

18. रखरखाव आवश्यकताओं पर विचार करें

एआई सर्वर स्थापना के बाद स्थायी रूप से अक्षम नहीं हैं।

घटकों का निरीक्षण किया जा सकता है, प्रतिस्थापित या सर्विस किया जा सकता है।

नली रूटिंग को अनावश्यक झुकने या असेंबली पर खींचने से बचने के दौरान रखरखाव के लिए पर्याप्त पहुंच प्रदान करनी चाहिए।

यह विशेष रूप से UQDs और अन्य डिस्कनेक्टेबल कनेक्शन के आसपास महत्वपूर्ण है।

19. नली को पोटेंशियल डैमेज से दूर रखें

स्थापना के दौरान, नली को तेज किनारों या चलती घटकों के साथ अनावश्यक संपर्क से संरक्षित किया जाना चाहिए।

संभावित जोखिमों में शामिल हैं:

• घर्षण
• तीव्र-edge contact
• अत्यधिक संपीड़न
• बार-बार कंपन
• उच्च तापमान बाहरी सतहों
• अनुचित clamping

20. मूल्य अकेले द्वारा नली का चयन न करें

न्यूनतम खरीद मूल्य अनिवार्य रूप से न्यूनतम सिस्टम लागत का प्रतिनिधित्व नहीं करता है।

एक नली जो अत्यधिक दबाव हानि पैदा करती है, स्थापित करना मुश्किल है या अक्सर प्रतिस्थापन की आवश्यकता होती है, शीतलन प्रणाली की कुल लागत को बढ़ा सकती है।

उच्च घनत्व एआई अवसंरचना के लिए, इंजीनियरों को एक पृथक वस्तु के रूप में नली का मूल्यांकन करने के बजाय पूर्ण अनुप्रयोग पर विचार करना चाहिए।

21। एक नली विशिष्टता शीट को परिभाषित करें

एक सरल अनुप्रयोग विनिर्देश कई चयन त्रुटियों को रोक सकता है।

पैरामीटर	परिभाषित करने की जानकारी
कूलेंट	वास्तविक शीतलक / निर्माण
प्रवाह दर	आवश्यक ऑपरेटिंग प्रवाह
आंतरिक व्यास	आवश्यक हाइड्रोलिक आकार
ऑपरेटिंग दबाव	सामान्य दबाव
अधिकतम दबाव	डिजाइन की आवश्यकता
परिचालन तापमान	सामान्य तापमान सीमा
अधिकतम तापमान	ऊपरी शर्त
नली की लंबाई	आवश्यक स्थापित लंबाई
बेंड त्रिज्या	उपलब्ध रूटिंग स्पेस
कनेक्शन	फिटिंग / UQD आवश्यकताओं

22. चयन वास्तविक ऑपरेटिंग लिफाफा का पालन करना चाहिए

एक बार मूल मापदंडों को परिभाषित करने के बाद, नली को पूर्ण ऑपरेटिंग लिफाफे के खिलाफ मूल्यांकन किया जा सकता है।

यह दृष्टिकोण अकेले व्यास से नली चुनने की तुलना में अधिक विश्वसनीय है।

23। नली विधानसभा को मान्य करें

जहां परियोजना आवश्यकताएं योग्यता परीक्षण के लिए बुलाती हैं, परीक्षण को उद्देश्यपूर्ण अनुप्रयोग को व्यावहारिक रूप से प्रतिनिधित्व करना चाहिए।

सिस्टम के आधार पर, मूल्यांकन में शामिल हो सकते हैं:

• दबाव परीक्षण
• लीक परीक्षण
• प्रवाह परीक्षण
• तापमान जोखिम
• दबाव सायक्लिंग
• थर्मल सायक्लिंग
• कनेक्शन निरीक्षण

आवेदन और लागू आवश्यकताओं के अनुसार सटीक सत्यापन प्रक्रिया स्थापित की जानी चाहिए।

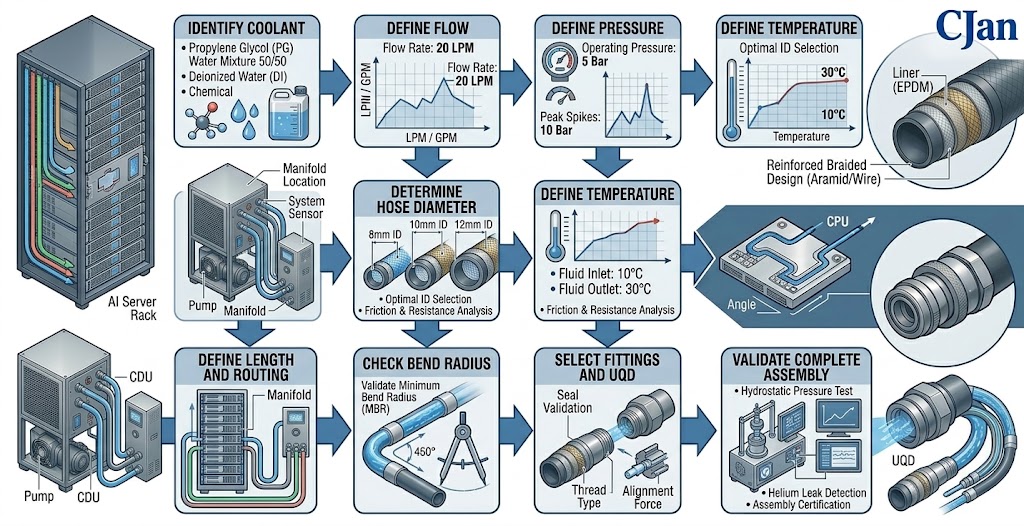

24. एक प्रैक्टिकल चयन अनुक्रम

1. शीतलक की पहचान करें।
2. आवश्यक प्रवाह को परिभाषित करें।
3. ऑपरेटिंग और अधिकतम दबाव को परिभाषित करें।
4. ऑपरेटिंग और अधिकतम तापमान को परिभाषित करें।
5. आवश्यक नली व्यास निर्धारित करें।
6. उपयुक्त सामग्री और निर्माण का चयन करें।
7. नली की लंबाई और रूटिंग को परिभाषित करें।
8. मोड़ त्रिज्या और यांत्रिक आंदोलन की जाँच करें।
9. संगत फिटिंग और UQD चुनें।
10. पूरी असेंबली को मान्य करें।

25. आम चयन Mistakes

मिस्टेक 1: केवल व्यास द्वारा चुनना

एक ही आंतरिक व्यास के साथ दो hoses में बहुत अलग सामग्री, दबाव, तापमान और लचीलापन विशेषताएं हो सकती हैं।

मिस्टेक 2: केवल अधिकतम दबाव पर

दबाव रेटिंग शीतलक संगतता, थर्मल साइकलिंग या मैकेनिकल रूटिंग को संबोधित नहीं करती है।

Mistake 3: Ignoring pressure drop

शारीरिक रूप से फिट होने वाली नली अभी भी अनावश्यक हाइड्रोलिक प्रतिरोध बना सकती है।

Mistake 4: पहचान रखरखाव एक्सेस

प्रारंभिक स्थापना के दौरान काम करने वाली नली सर्वर रखरखाव के दौरान संभालना मुश्किल हो सकती है।

Mistake 5: नली और कनेक्शन को अलग से इलाज करना

पूरी असेंबली व्यावहारिक रिसाव और विश्वसनीयता प्रदर्शन को निर्धारित करती है।

26। CJAN तरल शीतलक नली विकल्प

CJAN विभिन्न थर्मल प्रबंधन प्रणालियों की आवश्यकताओं के अनुसार मूल्यांकन के लिए तरल शीतलन नली विन्यास प्रदान करता है।

वर्तमान CJAN LCH लिक्विड कूलिंग नली कंपनी की तरल शीतलन नली रेंज का हिस्सा है।

अतिरिक्त विन्यास में शामिल हैं LCH-SD और LCH-SDS.

एआई डेटा सेंटर अनुप्रयोगों के लिए, उत्पाद चयन वास्तविक शीतलक, दबाव, तापमान, प्रवाह, आयाम, रूटिंग और कनेक्शन आवश्यकताओं पर आधारित होना चाहिए।

27. क्या इंजीनियर्स को एक नली आपूर्तिकर्ता को भेजना चाहिए

जब अनुप्रयोग की जानकारी स्पष्ट हो जाती है तो एक आपूर्तिकर्ता अधिक उपयोगी सिफारिश प्रदान कर सकता है।

एक एआई सर्वर तरल शीतलन परियोजना के लिए, प्रारंभिक जांच में शामिल हो सकते हैं:

• कूलेंट प्रकार
• आवश्यक प्रवाह दर
• परिचालन दबाव
• अधिकतम दबाव
• ऑपरेटिंग तापमान
• अधिकतम तापमान
• नली आंतरिक व्यास
• लगभग नली की लंबाई
• न्यूनतम मोड़ त्रिज्या या उपलब्ध स्थान
• फिटिंग आवश्यकताओं
• UQD आवश्यकताओं
• अपेक्षित अनुप्रयोग मात्रा

यह जानकारी आवेदन-विशिष्ट समाधान की ओर एक सामान्य नली उद्धरण से चर्चा में मदद करती है।

निष्कर्ष

एक उच्च घनत्व AI सर्वर के लिए एक तरल शीतलन नली का चयन एक प्रणाली इंजीनियरिंग कार्य है।

सही विकल्प शीतलक के साथ शुरू होता है और प्रवाह, दबाव, तापमान, सामग्री, निर्माण, व्यास, रूटिंग और कनेक्शन के माध्यम से जारी रहता है।

नली लचीलापन कॉम्पैक्ट सर्वर वातावरण में महत्वपूर्ण है, लेकिन लचीलापन हमेशा हाइड्रोलिक और यांत्रिक आवश्यकताओं के साथ संतुलित होना चाहिए।

नली का मूल्यांकन फिटिंग, सील और यूक्यूडी के साथ भी किया जाना चाहिए क्योंकि पूर्ण असेंबली तरल कनेक्शन की विश्वसनीयता निर्धारित करती है।

CJAN के LCH, LCH-SD और LCH-SDS विन्यास तरल शीतलन अनुप्रयोगों के लिए विकल्प प्रदान करते हैं जहां इन आवश्यकताओं को एक साथ विचार करने की आवश्यकता होती है।

एआई डेटा सेंटर शीतलन परियोजनाओं पर काम करने वाले इंजीनियरों के लिए, सबसे प्रभावी दृष्टिकोण पहले पूर्ण ऑपरेटिंग लिफाफा को परिभाषित करना है और फिर उन स्थितियों के लिए नली असेंबली से मेल खाता है।

अन्वेषण CJAN लिक्विड कूलिंग सॉल्यूशन या वर्तमान की समीक्षा CJAN LCH लिक्विड कूलिंग नली रेंज।
